DeFelsko PosiTector SPG

Opis

Miernik profilu powierzchni – DeFelsko PosiTector SPG

DeFelsko PosiTector SPG mierzy wysokość profilu powierzchni między wierzchołkami a dolinami metodą cyfrowego głębokościomierza mikrometrycznego. Służy do kontroli przygotowania powierzchni przed nakładaniem powłok. W zależności od sondy umożliwia badanie stali po obróbce strumieniowo-ściernej, powłok teksturowanych lub betonu.

Do wyboru są mierniki Standard i Advanced oraz sondy montowane bezpośrednio do miernika lub podłączane przewodem. Posiadany miernik PosiTector można rozbudować o samą sondę.

Najważniejsze cechy

• Ponad 50 odczytów/min oraz zapis wyników z datą i czasem.
• Kolorowy ekran dotykowy 2,8″, klawiatura urządzenia i menu w języku polskim.
• Statystyki: średnia, odchylenie standardowe, minimum, maksimum i liczba odczytów.
• Alarm HiLo z sygnalizacją dźwiękową i wizualną po przekroczeniu ustawionych granic.
• Obudowa IP65, gumowany uchwyt i ochronna osłona gumowa.
• Końcówka pomiarowa z węglika wolframu, wymieniana przez użytkownika, oraz powierzchnia oporowa z tlenku glinu.
• Wbudowana kompensacja temperatury i automatyczny obrót obrazu z blokadą Flip Lock.
• Fabryczny certyfikat kalibracji ze spójnością pomiarową z PTB.

Dobór sondy do powierzchni

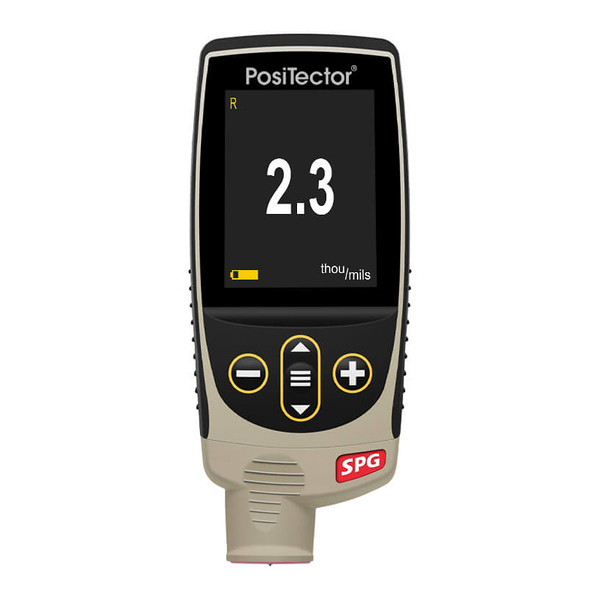

• SPG: sonda montowana bezpośrednio do miernika, do stali po obróbce strumieniowo-ściernej.

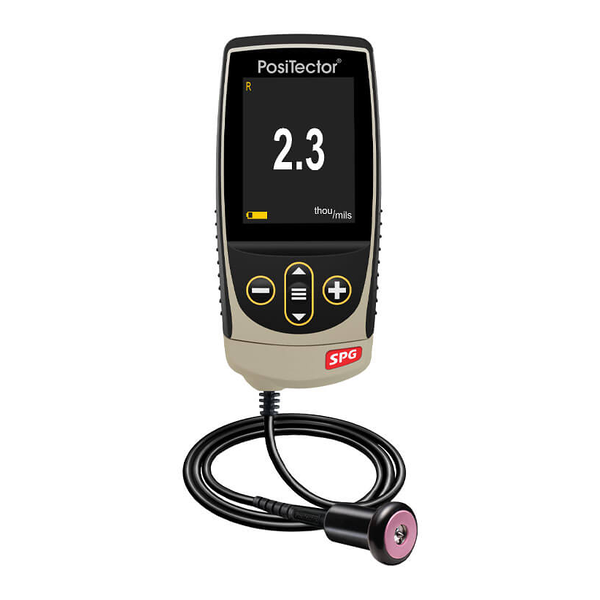

• SPG S: sonda przewodowa do stali po obróbce strumieniowo-ściernej, pozwalająca ustawiać głowicę niezależnie od miernika.

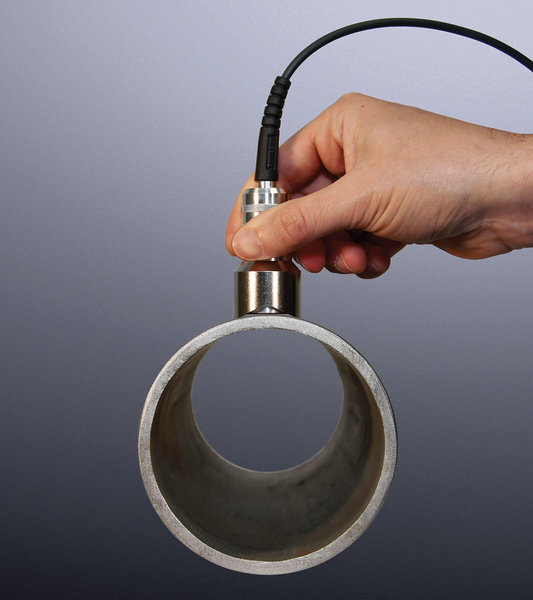

• SPG OS: sonda przewodowa do płaskich i wypukłych powierzchni stali po obróbce strumieniowo-ściernej, np. rur i zbiorników o średnicy zewnętrznej większej niż 3 mm. Rowek V i samopoziomująca stopka pomagają ustawić sondę prostopadle do powierzchni.
• SPG CS: sonda przewodowa do profilu powłok teksturowanych, z większym zakresem i promieniem końcówki niż sondy do stali.
• SPG TS: sonda przewodowa do profilu powierzchni betonu.

Dane techniczne sond

Do sond SPG, SPG S i SPG OS dostępne są opcjonalne końcówki 30° do pomiarów zgodnych z AS 3894.5-C.

Sposób pomiaru i kontrola wskazań

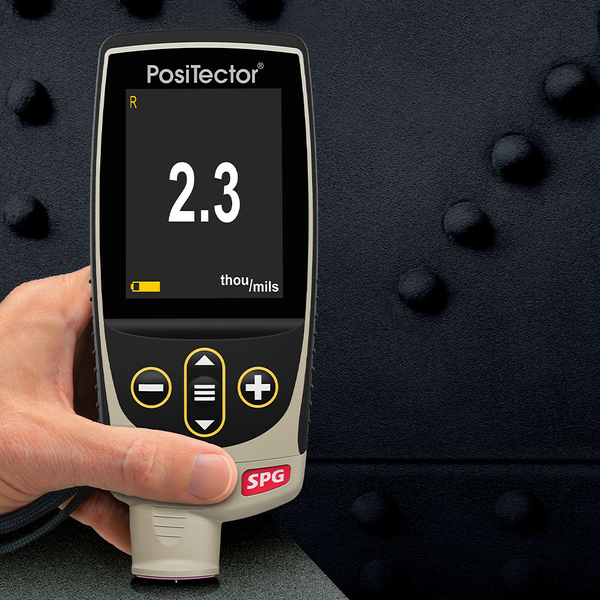

Pomiar wykonuje się punktowo: przyłóż sondę do powierzchni, odczytaj wynik, następnie unieś ją i przenieś w kolejne miejsce. Sondy nie należy przeciągać po badanej powierzchni. Tryb statystyczny pozwala ocenić serię odczytów. Miernik służy do pomiaru profilu powierzchni, a nie głębokości wżerów.

Dołączona szklana płytka zerowa i metalowa płytka kontrolna umożliwiają sprawdzenie wskazań i działania przyrządu. Fabryczny certyfikat kalibracji zawiera rzeczywiste wyniki pomiarów uzyskane w laboratorium.

Przy porównywaniu wyników z sondy SPG OS na powierzchniach zakrzywionych należy uwzględnić ich promień. Wyniki porównuj z odczytami na powierzchniach o podobnej krzywiźnie. Mniejsza powierzchnia styku stopki na rurze może powodować nieco niższy odczyt niż na powierzchni płaskiej.

SPG wykonuje pomiary bez taśmy replikacyjnej, bez kosztu jej zużycia przy każdym odczycie. Metoda taśmowa pozwala natomiast zachować fizyczną replikę badanej powierzchni.

Porównanie mierników Standard i Advanced

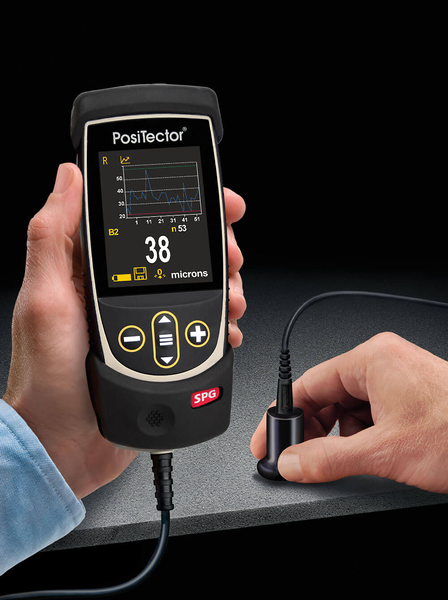

Standard umożliwia bieżącą kontrolę i zapis odczytów. Advanced ułatwia dokumentowanie rozbudowanych inspekcji: grupuje pomiary, wyświetla wykresy, umożliwia dodawanie notatek oraz bezprzewodowe przesyłanie danych. Funkcja SmartBatch pozwala wprowadzać parametry i kryteria do analizy statystycznej według procedur takich jak ASTM D4417 i SSPC-PA 17.

Dane techniczne miernika

Zapisywanie wyników i raporty

PosiSoft Desktop umożliwia pobieranie, archiwizowanie i opracowywanie wyników na komputerze bez połączenia z internetem. PosiSoft USB udostępnia zapisane dane podobnie jak pamięć USB, bez instalowania dodatkowego programu. Raporty PDF mogą zawierać wyniki, wykresy, zdjęcia, notatki i dane inspekcji. Wersja Advanced współpracuje z aplikacją PosiTector App oraz przesyła dane do PosiSoft.net przez WiFi.

Normy i procedury pomiarowe

Do pomiaru profilu stali stosowana jest metoda B według ASTM D4417. Sonda SPG TS umożliwia pomiar profilu betonu zgodnie z ASTM D8271. Dokumentacja wymienia także SSPC-PA 17, SANS 5772, U.S. Navy NAVSEA NSI 009-32 i NAVSEA PPI 63101-000. Pomiary według AS 3894.5-C wymagają opcjonalnej końcówki 30°.

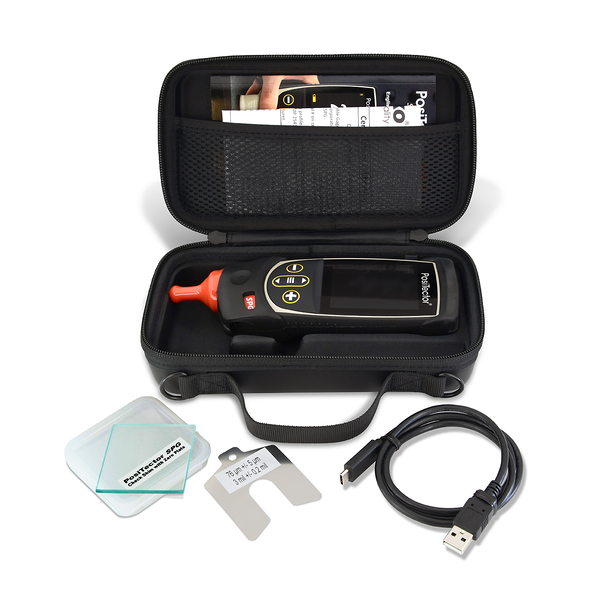

Zakres dostawy

Kompletny zestaw z miernikiem Standard lub Advanced obejmuje:

• Miernik PosiTector w wybranej wersji i wybraną sondę SPG, SPG S, SPG OS, SPG CS lub SPG TS.
• Szklaną płytkę zerową i metalową płytkę kontrolną.
• Ochronną osłonę gumową, pasek na nadgarstek i folię ochronną ekranu.
• 3 baterie alkaliczne AAA i przewód USB.
• Twardy futerał.
• Instrukcję obsługi i oprogramowanie PosiSoft.
• Fabryczny certyfikat kalibracji Long Form ze spójnością pomiarową z PTB.

Wariant z samą sondą służy do rozbudowy posiadanego miernika i nie zawiera body. Powyższa lista dotyczy kompletnego zestawu z miernikiem.

Opcjonalnie zamiast standardowego twardego futerału można wybrać małą walizkę.

Akcesoria

Oddzielnie dostępne są wymienne końcówki pomiarowe, certyfikowane wzorce profilu powierzchni, zestawy płytek kontrolnych, wzorce ICRI profilu betonu, dodatkowe walizki i zestaw zasilania. Opcjonalna drukarka Bluetooth współpracuje z wersją Advanced. Adapter z dużym rowkiem V do SPG OS poprawia stabilność na rurach o średnicy zewnętrznej 30 … 45 cm; nie należy go używać na rurach o średnicy większej niż 46 cm.

Rozbudowa o pozostałe sondy PosiTector

Ten sam miernik współpracuje z wymiennymi sondami do innych pomiarów. Sondy do poniższych zastosowań są kupowane oddzielnie.

• 6000: pomiar grubości powłok na podłożach metalowych.
• 200: ultradźwiękowy pomiar grubości powłok na podłożach niemetalowych.
• UTG: ultradźwiękowy pomiar grubości ścianek.
• DPM: kontrola warunków klimatycznych i punktu rosy.
• SPG: pomiar profilu powierzchni.
• RTR H: pomiar profilu powierzchni z użyciem taśmy replikacyjnej.
• RTR 3D: pomiar i analiza profilu powierzchni z użyciem taśmy replikacyjnej.
• SST: pomiar soli rozpuszczalnych.
• SHD: pomiar twardości Shore’a.
• BHI: pomiar twardości metodą Barcola.
