DeFelsko PosiTector RTR H
Zakres cen: od 2 072,02 zł do 5 843,58 zł Zakres cen: od 1 684,57 zł do 4 750,88 zł +VAT
- Miernik profilu powierzchni metodą taśmy replikacyjnej
- Pomiar wysokości profilu HL: 20 … 115 μm
- Automatyczne odejmowanie podłoża taśmy i korekcja jej nieliniowości
- Statystyki oraz zapis wyników z datą i czasem
- Wersje Standard i Advanced
- Świadectwo wzorcowania ze spójnością pomiarową z PTB
Opis
Miernik profilu powierzchni – DeFelsko PosiTector RTR H
DeFelsko PosiTector RTR H służy do pomiaru wysokości profilu powierzchni za pomocą taśmy replikacyjnej Testex Press-O-Film. Stosuje się go do kontroli stali po obróbce strumieniowo-ściernej oraz powłok o powierzchni teksturowanej. Odcisk wykonany na taśmie jest odczytywany przez cyfrowy mikrometr sprężynowy, a wynik można zapisać w pamięci miernika.
Metoda pozwala badać również powierzchnie zakrzywione i zachować fizyczny odcisk badanego miejsca. Miernik odczytuje wysokość profilu HL z uwzględnieniem korekcji nieliniowości taśmy.
Najważniejsze cechy
- Pomiar wysokości profilu w zakresie 20 … 115 μm, z dokładnością ±5 μm i rozdzielczością 1 μm.
- Automatyczne odejmowanie grubości podłoża taśmy oraz dobór korekcji po wskazaniu jej rodzaju.
- Stała siła pomiarowa niezależna od siły nacisku na przyciski sondy.
- Bieżące statystyki: średnia, odchylenie standardowe, minimum, maksimum i liczba odczytów.
- Zapis wyników z datą i czasem oraz przesyłanie danych przez USB.
- Wersja Advanced z grupowaniem wyników, wykresem, WiFi i Bluetooth.
Odczyt taśmy i korekcja wyniku
Taśma Testex Press-O-Film składa się ze ściśliwej warstwy, która po dociśnięciu odwzorowuje profil powierzchni, oraz podłoża o stałej grubości. Po wybraniu rodzaju taśmy miernik automatycznie odejmuje 50 μm grubości podłoża i stosuje odpowiednią korekcję. Ogranicza to konieczność ręcznego przeliczania odczytu.
Sonda współpracuje z taśmami Coarse Minus, Coarse, X-Coarse i X-Coarse Plus. Korekcja nieliniowości obejmuje Coarse, X-Coarse oraz X-Coarse Plus. Taśma Coarse Minus nie wymaga takiej korekcji. Rodzaj taśmy należy dobrać do spodziewanego profilu i jej zakresu roboczego; zakres pomiarowy opisany w tabeli dotyczy miernika.
Układ sprężyn sondy utrzymuje siłę pomiarową 1,1 N. Nacisk na przyciski otwiera mechanizm, ale nie zmienia siły przykładanej do taśmy podczas odczytu.
Wykonanie pomiaru
- Oczyść badane miejsce z pyłu i pozostałości ścierniwa za pomocą masy czyszczącej.
- Dobierz taśmę, przyklej ją do powierzchni i wykonaj odcisk narzędziem do docierania, stosując ruchy koliste oraz w dwóch prostopadłych kierunkach.

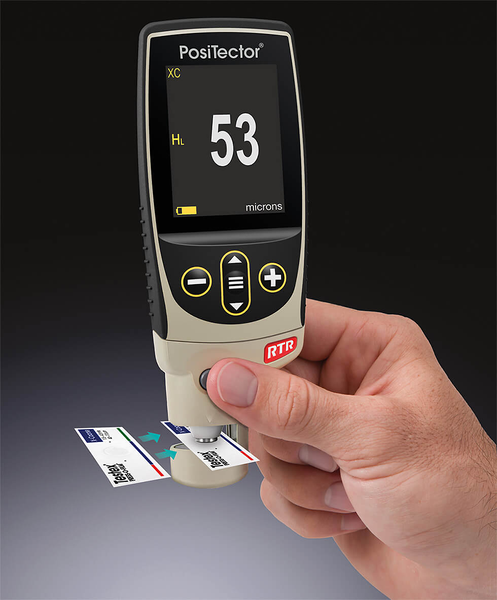

- Zdejmij taśmę i umieść odcisk centralnie pomiędzy powierzchniami pomiarowymi sondy, stroną klejącą skierowaną w dół.
- Odczytaj wynik i zapisz go w pamięci miernika.
W każdym miejscu wykonaj co najmniej dwa odciski. Jeśli różnica wyników nie przekracza 5 μm, zapisz ich średnią. Przy większej różnicy zaleca się wykonanie trzeciego odcisku i przyjęcie średniej z dwóch najbliższych wyników. Do sprawdzenia działania oraz dokładności sondy służy dołączona folia kontrolna.
Obsługa i praca w terenie
Kolorowy ekran dotykowy o przekątnej 2,8″ współpracuje z klawiaturą urządzenia. Menu w języku polskim, pomoc ekranowa i automatyczny obrót obrazu z blokadą Flip Lock ułatwiają obsługę miernika w różnych pozycjach. Funkcja RESET przywraca ustawienia fabryczne.
Obudowa body ma stopień ochrony IP65, gumowany uchwyt i ochronną osłonę gumową. Port USB służy do przesyłania danych oraz stałego zasilania. Wymienna sonda pozwala wykorzystać kompatybilny miernik PosiTector również z innymi sondami tej platformy, dobieranymi do rodzaju pomiaru.
Dobór wersji miernika
Standard pozwala prowadzić bieżącą kontrolę profilu, korzystać ze statystyk i zapisywać odczyty. Advanced zapewnia większą pamięć, grupowanie wyników, notatki oraz łączność bezprzewodową, przydatne podczas dokumentowania rozbudowanych inspekcji.
Możesz zamówić kompletny miernik Standard lub Advanced z sondą RTR H albo samą sondę do posiadanego kompatybilnego body PosiTector.
Porównanie dotyczy pracy body z sondą RTR H. Obie wersje udostępniają te same funkcje pomiarowe tej sondy; różnice dotyczą pamięci, organizacji wyników i komunikacji.
| Funkcja | PosiTector Standard z sondą RTR H | PosiTector Advanced z sondą RTR H |
|---|---|---|
| Funkcje pomiarowe z sondą RTR H | ||
| Pomiar wysokości profilu HL | ✓ | ✓ |
| Automatyczne odejmowanie grubości podłoża taśmy | ✓ | ✓ |
| Korekcja nieliniowości taśm Coarse, X-Coarse i X-Coarse Plus | ✓ | ✓ |
| Statystyki: średnia, odchylenie standardowe, minimum, maksimum i liczba odczytów | ✓ | ✓ |
| Obsługa i pamięć | ||
| Kolorowy ekran dotykowy 2,8″ i klawiatura urządzenia | ✓ | ✓ |
| Menu w języku polskim i pomoc ekranowa | ✓ | ✓ |
| Automatyczny obrót obrazu z blokadą Flip Lock | ✓ | ✓ |
| Pamięć odczytów | 1000 na sondę | 250 000, do 1000 grup |
| Zapis daty i czasu pomiaru | ✓ | ✓ |
| Klawiatura ekranowa do nazywania grup i dodawania notatek | ✓ | |

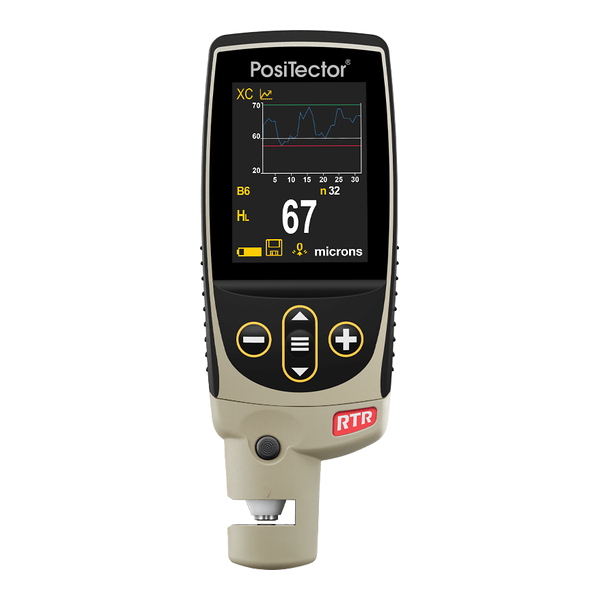

| Wykres wyników w czasie rzeczywistym | ✓ | |
| Przechwytywanie obrazów ekranu | ✓ | ✓ |
| Komunikacja i raportowanie | ||
| USB: przesyłanie danych i zasilanie | ✓ | ✓ |
| PosiSoft Desktop: pobieranie, archiwizacja i raportowanie wyników | ✓ | ✓ |
| PosiSoft USB: dostęp do zapisanych danych bez instalowania oprogramowania | ✓ | ✓ |
| WiFi: synchronizacja z PosiSoft.net i aktualizacje | ✓ | |
| Bluetooth 4.0: aplikacja mobilna lub opcjonalna drukarka | ✓ | |
Dane techniczne
| Parametr | Wartość |
|---|---|
| Sonda PosiTector RTR H | |
| Mierzona wielkość | Wysokość profilu HL |
| Zakres pomiarowy | 20 … 115 μm (0,8 … 4,5 mils) |
| Dokładność | ±5 μm (±0,2 mils) |
| Rozdzielczość | 1 μm (0,1 mils) |
| Średnica powierzchni pomiarowych | 6,35 mm |
| Siła pomiarowa | 1,1 N |
| Jednostki | μm, mils |
| Miernik PosiTector (body) | |
| Wyświetlacz | Kolorowy, dotykowy, 2,8″ |
| Stopień ochrony obudowy body | IP65 |
| Zasilanie | 3 baterie AAA; możliwość stałego zasilania przez USB |
| Czas ciągłej pracy na bateriach | Ponad 20 h |
| Wymiary body bez sondy | 127 × 66 × 25,4 mm |
| Masa body bez sondy i baterii | 137 g |
| Gwarancja na body i sondę | 2 lata |
Wersje i oznaczenia katalogowe
| Wersja | Kod katalogowy |
|---|---|
| Miernik z sondą RTR H, Standard | RTRH1 |
| Miernik z sondą RTR H, Advanced | RTRH3 |
| Sama sonda RTR H | PRBRTRH |
Sama sonda służy do uzupełnienia posiadanego kompatybilnego body PosiTector. Dostępny oddzielnie adapter PosiTector SmartLink umożliwia bezprzewodowe połączenie sondy RTR H ze smartfonem lub tabletem i pracę z bezpłatną aplikacją mobilną.
Normy i świadectwo wzorcowania
Miernik jest zgodny z ASTM D4417 (metoda C), ISO 8503-5, NACE SP0287, SSPC-PA 17, SSPC-SP5, SSPC-SP6, SSPC-SP10 i SSPC-SP11-87T. W zestawie znajduje się szczegółowe świadectwo wzorcowania ze spójnością pomiarową z PTB.
Zakres dostawy
Kompletny miernik w wersji Standard lub Advanced zawiera:
- Body PosiTector w wybranej wersji i sondę RTR H.
- Narzędzie do docierania taśmy z mechanizmem utrzymującym powtarzalną siłę docisku.
- 5 kart czyszczących, folię kontrolną i masę do czyszczenia powierzchni.
- Ochronną osłonę gumową, pasek na nadgarstek, futerał ochronny i osłonę ekranu.
- 3 baterie alkaliczne AAA i przewód USB.
- Instrukcję oraz szczegółowe świadectwo wzorcowania ze spójnością pomiarową z PTB.
- Oprogramowanie PosiSoft.
Taśmy replikacyjne są materiałem eksploatacyjnym zamawianym oddzielnie. Powyższy zakres dostawy dotyczy kompletnego miernika, nie pozycji obejmującej samą sondę.
Akcesoria i raportowanie
Do dalszej pracy można dobrać taśmy Testex Press-O-Film, karty czyszczące, masę czyszczącą, zestaw certyfikowanych folii kontrolnych i zestaw zasilania sieciowego. Opcjonalna drukarka Bluetooth współpracuje z wersją Advanced.
PosiSoft Desktop umożliwia pobieranie, archiwizację i raportowanie wyników bez połączenia z internetem. PosiSoft USB udostępnia zapisane dane bez instalowania dodatkowego oprogramowania. Wersja Advanced obsługuje także synchronizację przez WiFi i przesyłanie danych do aplikacji PosiTector App przez Bluetooth.
Informacje na temat innych serii sond PosiTector
Wymiana sondy pozwala wykorzystać korpus PosiTector do innych pomiarów. Sondy poniższych serii są kupowane oddzielnie.
- 6000: pomiar grubości powłok na podłożach metalowych
- 200: pomiar grubości powłok na podłożach niemetalowych (plastik, drewno, beton itp.)
- UTG : ultradźwiękowy pomiar grubości ścianek
- DPM: pomiar wilgotności i temperatury powietrza, punktu rosy, temperatury powierzchni
- SPG : pomiar chropowatości i profilu powierzchni
- RTR H: pomiar chropowatości i profilu powierzchni
- RTR 3D: pomiar chropowatości i profilu powierzchni
- SST: pomiar zasolenia
- SHD : pomiar twardości
- BHI: pomiar twardości
Informacje dodatkowe
| Wariant | Sonda RTR H, Zestaw Standard RTR H, Zestaw Advanced RTR H |
|---|---|
| Sonda | RTR-H |
