DeFelsko PosiTector RTR 3D

Opis

Miernik profilu i chropowatości powierzchni – DeFelsko PosiTector RTR 3D

DeFelsko PosiTector RTR 3D mierzy wysokość profilu oraz parametry chropowatości powierzchni na podstawie odcisku wykonanego na taśmie Testex Press-O-Film. Łączy cyfrowy mikrometr sprężynowy z optycznym odczytem repliki. Pozwala oceniać powierzchnie płaskie, zakrzywione i nieregularne w terenie oraz w laboratorium.

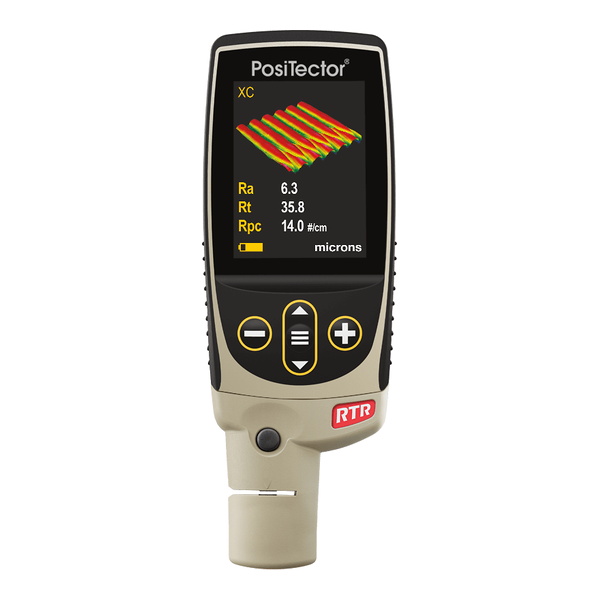

Urządzenie znajduje zastosowanie przy analizie stali po obróbce strumieniowo-ściernej, powierzchni form o nadanej teksturze i precyzyjnie obrobionych tworzyw sztucznych. Każdy pomiar obejmuje zestaw parametrów opisujących profil liniowy oraz topografię powierzchni. Wersja Advanced dodatkowo tworzy obrazy powierzchni i udostępnia pliki SDF do dalszej analizy.

Najważniejsze cechy

• Pomiar wysokości profilu H oraz parametrów Ra, Rq, Rp, Rv, Rt, Rz, Rpc, Sa, Sq, Sz, Sp, Sv i Spd.
• Optyczna analiza odcisku na obszarze 3,8 × 3,8 mm.
• Możliwość zmiany filtrów krótkofalowych i długofalowych oraz długości odrzucanych fragmentów profilu.
• Wybór kierunku profilu liniowego: poziomo, pionowo i po przekątnych.
• Zapis wyników z datą i czasem oraz obsługa oprogramowania PosiSoft.
• Wersja Advanced z obrazami 2D i 3D, eksportem SDF, WiFi i Bluetooth.

Jak powstaje pomiar powierzchni

Po dociśnięciu taśmy do badanego elementu jej ściśliwa warstwa tworzy odwrócony odcisk powierzchni. Miernik odczytuje grubość repliki, a układ optyczny analizuje zależność pomiędzy natężeniem światła i grubością taśmy. Na tej podstawie wyznaczana jest topografia powierzchni oraz parametry chropowatości.

Do pomiarów parametrów 2D i 3D wymagana jest taśma Optical Grade. Należy stosować Optical Grade X-Coarse i ustawienie XC, z którymi urządzenie jest wzorcowane i dla których określono dokładność Ra oraz Rt. Przy pomiarze samej wysokości H można używać taśm Coarse i X-Coarse w odmianie standardowej lub optycznej.

Mierzone parametry

Przygotowanie i wykonanie pomiaru

• Oczyść badaną powierzchnię masą czyszczącą. Powierzchnie pomiarowe sondy i element optyczny oczyść dołączoną kartą.
• Wyzeruj sondę, sprawdź dokładność za pomocą folii kontrolnej i wybierz właściwy rodzaj taśmy w mierniku.
• Przyklej taśmę do powierzchni i wykonaj odcisk. Do uzyskania parametrów i obrazów 2D oraz 3D zaleca się użycie dołączonej przezroczystej kulki zamiast narzędzia do docierania.
• Przetaczaj kulkę po taśmie, obserwując powstawanie odcisku. Kontynuuj do pełnego odwzorowania powierzchni, przez co najmniej 30 s.

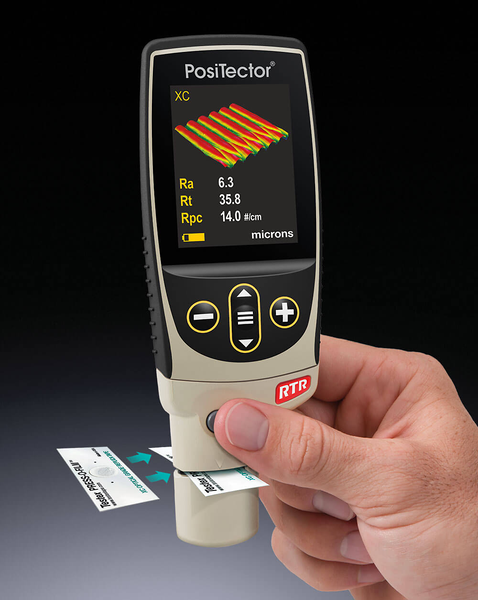

• Umieść odcisk centralnie w otworze pomiarowym, stroną klejącą skierowaną w dół. Naciśnij oba przyciski sondy i przytrzymaj do sygnału zakończenia pomiaru.

Obsługa i praca w terenie

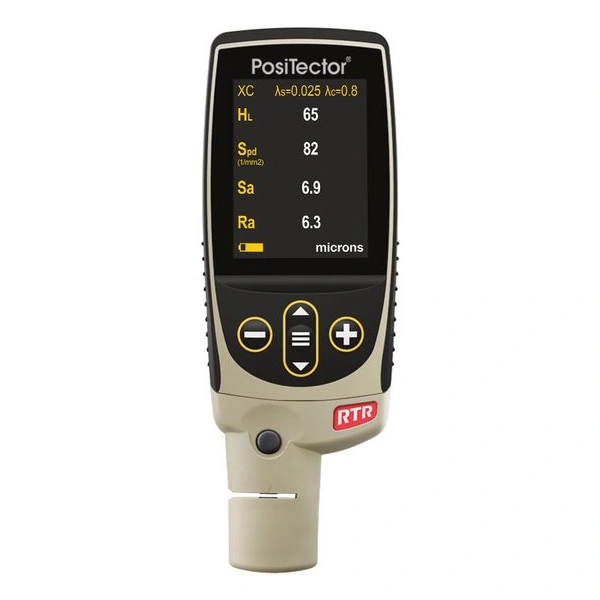

Kolorowy ekran dotykowy o przekątnej 2,8″ współpracuje z klawiaturą urządzenia. Menu w języku polskim, pomoc ekranowa i automatyczny obrót obrazu z blokadą Flip Lock ułatwiają obsługę miernika w różnych pozycjach. Funkcja RESET przywraca ustawienia fabryczne.

Obudowa body ma stopień ochrony IP65, gumowany uchwyt i ochronną osłonę gumową. Port USB służy do przesyłania danych oraz stałego zasilania. Wymienna sonda pozwala wykorzystać kompatybilny miernik PosiTector również z innymi sondami tej platformy, dobieranymi do rodzaju pomiaru.

Standard czy Advanced

Obie wersje wyznaczają i zapisują parametry profilu oraz chropowatości. Standard jest przeznaczony do pomiarów liczbowych i podstawowego dokumentowania wyników. Advanced rozszerza pracę o obrazy powierzchni, pliki SDF, grupowanie wyników i łączność bezprzewodową.

Dostępny jest kompletny miernik Standard lub Advanced z sondą RTR 3D oraz sama sonda do posiadanego kompatybilnego body PosiTector.

Porównanie obejmuje funkcje dostępne po podłączeniu sondy RTR 3D. Wyznaczanie parametrów jest dostępne w obu wersjach. Generowanie miniatur powierzchni i eksport plików SDF wymagają wersji Advanced.

Obrazy powierzchni i analiza SDF

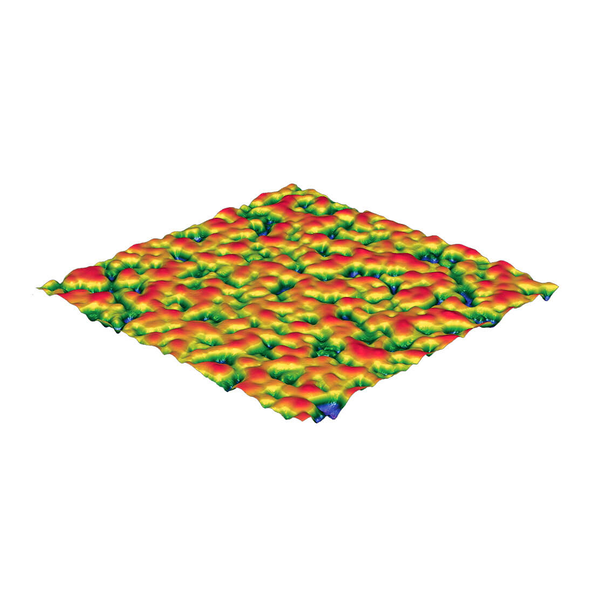

Wersja Advanced tworzy czarno-białe miniatury 2D i kolorowe miniatury 3D, które można dołączyć do raportu z inspekcji. Pliki SDF zawierają dane powierzchni o wysokiej rozdzielczości, przeznaczone do analizy w PosiSoft Desktop lub kompatybilnym oprogramowaniu innych firm.

Przeglądarka SDF w PosiSoft Desktop pozwala wyodrębnić profil liniowy z obrazu przestrzennego, zmieniać ustawienia filtracji oraz przeglądać parametry 2D i 3D. Oprogramowanie umożliwia także archiwizację wyników i przygotowanie raportów PDF z obrazami oraz danymi pomiarowymi.

Dane techniczne

* Dokładności R_a i R_t dotyczą pomiarów z użyciem taśmy Optical Grade X-Coarse. Rozdzielczość pionowa danych opisuje próbkowanie wysokości i nie jest dokładnością pomiaru. Eksport SDF jest dostępny w wersji Advanced.

Wersje i oznaczenia katalogowe

Pozycja obejmująca samą sondę służy do uzupełnienia kompatybilnego body PosiTector. Przed dołączeniem sondy do starszego miernika należy sprawdzić zgodność danej generacji urządzeń.

Normy i świadectwo wzorcowania

Miernik jest zgodny z ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA 17, SSPC-SP5, SSPC-SP6, SSPC-SP10 i SSPC-SP11-87T. W zestawie znajduje się szczegółowe świadectwo wzorcowania ze spójnością pomiarową z PTB dla H i H_L oraz z NPL dla R_a i R_t.

Zakres dostawy

Kompletny miernik w wersji Standard lub Advanced zawiera:

• Body PosiTector w wybranej wersji i sondę RTR 3D.
• Precyzyjne narzędzie do docierania taśmy oraz kulkę do wykonywania odcisków.
• 5 kart czyszczących, folię kontrolną, ściereczkę z mikrofibry i masę do czyszczenia powierzchni.
• Uchwyt taśmy replikacyjnej.
• Ochronną osłonę gumową, pasek na nadgarstek, futerał ochronny i osłonę ekranu.
• 3 baterie alkaliczne AAA i przewód USB.
• Instrukcję i szczegółowe świadectwo wzorcowania zawierające wyniki Ra oraz Rt.
• Oprogramowanie PosiSoft.

Powyższy zakres dotyczy kompletnego miernika, nie pozycji obejmującej samą sondę. Do pomiarów parametrów 2D i 3D potrzebna jest taśma Optical Grade, dostępna jako materiał eksploatacyjny.

Akcesoria

Dostępne są taśmy Testex Press-O-Film, karty czyszczące, masa czyszcząca, folie kontrolne i taśma kontrolna do sprawdzania pomiaru gęstości wierzchołków sondy RTR 3D. Można również dobrać zestaw zasilania sieciowego i futerały transportowe. Opcjonalna drukarka Bluetooth współpracuje z wersją Advanced.
