DeFelsko PosiTector SST
Zakres cen: od 1 955,61 zł do 7 845,76 zł Zakres cen: od 1 589,93 zł do 6 378,67 zł +VAT
- Miernik zasolenia powierzchni metalowych
- Badanie metodą Bresle’a zgodnie z ISO 8502-6 i ISO 8502-9
- Pomiar przewodności, temperatury próbki i czasu ekstrakcji
- Automatyczne obliczanie powierzchniowej gęstości soli
- Wersje Standard i Advanced oraz zestawy z komorami Bresle’a
- Świadectwo wzorcowania i certyfikowany wzorzec przewodności w zestawie
Opis

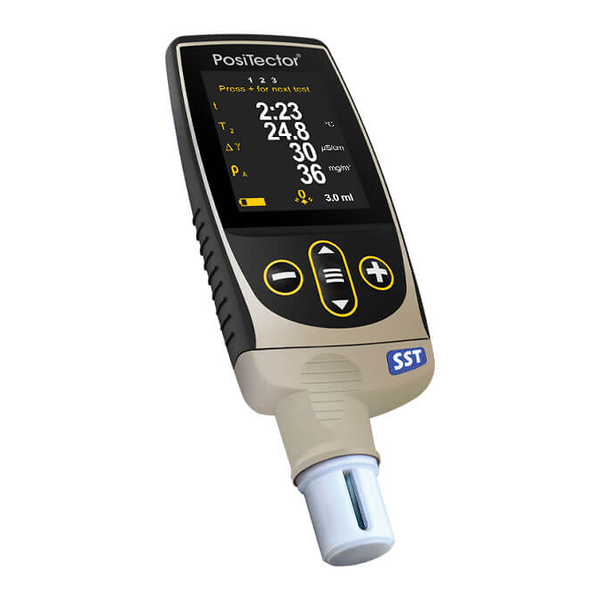

Miernik zasolenia powierzchni – DeFelsko PosiTector SST
DeFelsko PosiTector SST służy do oznaczania zanieczyszczenia powierzchni metalowych solami rozpuszczalnymi przed nakładaniem powłok ochronnych. Badanie metodą Bresle’a obejmuje ekstrakcję soli z powierzchni oraz pomiar przewodności roztworu, zgodnie z ISO 8502-6 i ISO 8502-9. Urządzenie oblicza powierzchniową gęstość soli na podstawie zmiany przewodności i ustawionej objętości próbki.
Miernik wyświetla czas badania, temperaturę próbki, przewodność w µS/cm oraz wynik w mg/m2 lub µg/cm2. Może również służyć do oznaczania rozpuszczalnych w wodzie zanieczyszczeń niemetalicznych ścierniw stosowanych w obróbce strumieniowo-ściernej.
Najważniejsze cechy
- Sonda przewodności z komórką pomiarową o objętości 1 ml, przystosowana do metody Bresle’a.
- Instrukcje na ekranie prowadzące przez pomiar tła, ekstrakcję i odczyt wyniku.
- Automatyczna normalizacja przewodności do 25 °C oraz rejestrowanie temperatury próbki.
- Pomiar i zapis czasu kontaktu wody z badaną powierzchnią.
- Możliwość ponownego użycia zapisanego pomiaru tła przy kolejnych badaniach.
- Ustawiana objętość próbki, umożliwiająca pracę z różnymi komorami Bresle’a.
- Kolorowy ekran dotykowy 2,8″, klawiatura przyciskowa i obudowa body o stopniu ochrony IP65.
- Świadectwo wzorcowania sondy z wynikami pomiarów i odniesieniem do NIST oraz certyfikowany wzorzec przewodności w zestawie.
Jak przebiega badanie metodą Bresle’a?
Najpierw wykonuje się pomiar przewodności wody dejonizowanej, aby określić tło. Następnie wodę wprowadza się do komory przylegającej do powierzchni i uruchamia pomiar czasu ekstrakcji. Po pobraniu roztworu z komory mierzy się jego przewodność w sondzie SST. Urządzenie uwzględnia przyrost przewodności względem tła i wylicza powierzchniową gęstość soli.
Badanie określa łączne zanieczyszczenie solami rozpuszczalnymi. Nie służy do oddzielnego oznaczania poszczególnych jonów.
Wersje miernika Standard i Advanced
Obie wersje body współpracują z tą samą sondą SST i mają takie same parametry pomiarowe. Wersję Advanced wybierz, gdy potrzebujesz większej pamięci, organizacji wyników w grupach i podgrupach oraz bezprzewodowego przesyłania danych.
| Funkcja | Standard | Advanced |
|---|---|---|
| Obsługa i rejestrowanie pomiarów | ||
| Kolorowy ekran dotykowy 2,8″ i obsługa przyciskami | ✓ | ✓ |
| Prowadzenie przez badanie metodą Bresle’a | ✓ | ✓ |
| Automatyczna normalizacja do 25 °C | ✓ | ✓ |
| Zapis czasu badania i temperatury próbki | ✓ | ✓ |
| Pamięć pomiarów | 1000 odczytów na sondę | 250 000 odczytów z wielu sond |
| Grupy i podgrupy | Bez funkcji grup i podgrup Advanced | Do 1000 |
| Data i czas zapisanych pomiarów | ✓ | ✓ |
| Zapisywanie zrzutów ekranu | 100 obrazów | 100 obrazów |
| Klawiatura ekranowa do nazywania grup i dodawania notatek | ✓ | |
| Komunikacja i raportowanie | ||
| USB: przesyłanie danych i zasilanie | ✓ | ✓ |
| PosiSoft Desktop: pobieranie, archiwizacja i raporty | ✓ | ✓ |
| PosiSoft USB: odczyt danych bez instalowania oprogramowania | ✓ | ✓ |
| WiFi: synchronizacja z PosiSoft.net i aktualizacje | ✓ | |
| Bluetooth 4.0: aplikacja mobilna lub opcjonalna drukarka | ✓ | |
| Współpraca z aplikacją PosiTector App | ✓ | |
Dobór sondy i zestawu
Wszystkie poniższe zestawy korzystają z tej samej sondy przewodności SST. Różnią się wyposażeniem do ekstrakcji soli. Zestawy bez body są przeznaczone dla użytkowników posiadających zgodny miernik PosiTector. Komplet do wykonywania pomiarów wymaga body i sondy.
| Wyposażenie | Bez body | Z body Standard | Z body Advanced |
|---|---|---|---|
| Sonda SST bez zestawu do ekstrakcji | PRBSST | SST1 | SST3 |

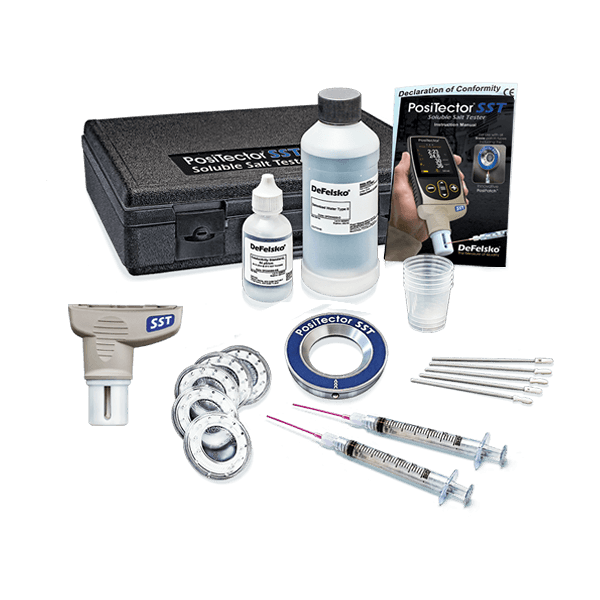

| PosiPatch ze standardowym pierścieniem magnetycznym | SSTKITP | SSTKITP1 | SSTKITP3 |

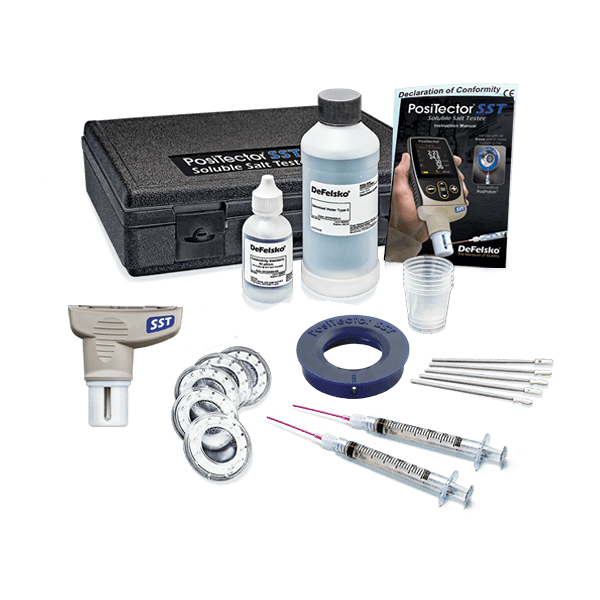

| PosiPatch z elastycznym pierścieniem magnetycznym | SSTKITPF | SSTKITPF1 | SSTKITPF3 |

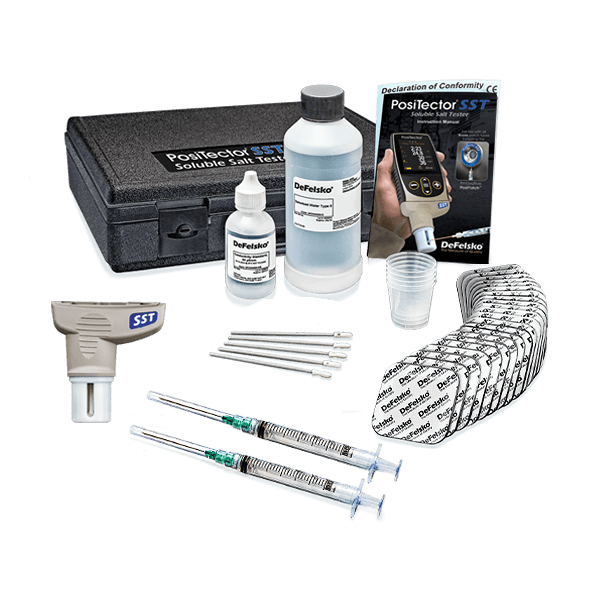

| Samoprzylepne łatki poliuretanowe DeFelsko | SSTKITD | SSTKITD1 | SSTKITD3 |
| Samoprzylepne łatki lateksowe | SSTKITL | SSTKITL1 | SSTKITL3 |

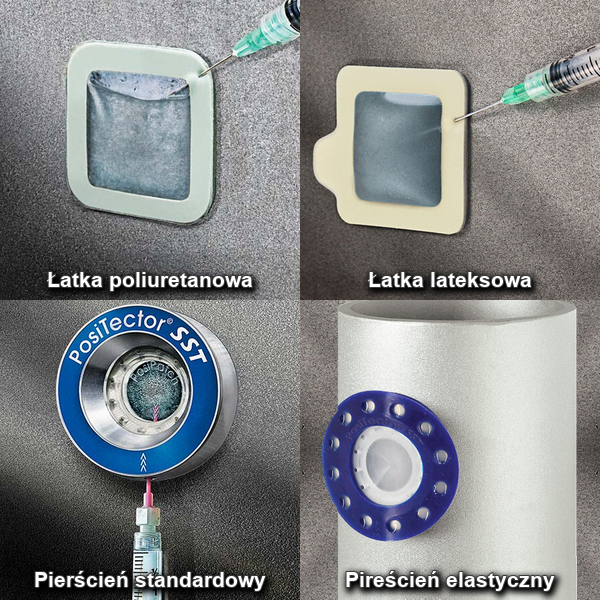

Komory Bresle’a: PosiPatch i łatki samoprzylepne
PosiPatch jest komorą wielokrotnego użytku, mocowaną do stali pierścieniem magnetycznym. Nie wymaga kleju ani igieł. Wodę wprowadza się elastyczną końcówką, a membrana umożliwia automatyczne usuwanie powietrza. Między badaniami komorę płucze się wodą dejonizowaną. Można jej używać ponownie, dopóki zachowuje szczelność membrany i przylegania do podłoża.
Standardowy pierścień jest przeznaczony do powierzchni płaskich i zakrzywionych o średnicy powyżej 1 m. Pierścień elastyczny umożliwia pracę na powierzchniach o średnicy zewnętrznej powyżej 10 cm lub wewnętrznej powyżej 12 cm.
Łatki poliuretanowe DeFelsko są samoprzylepne i nie zawierają lateksu. Nadają się do badania różnych materiałów i geometrii powierzchni. Łatki lateksowe umożliwiają zastosowanie większej objętości wody. Oba rodzaje łatek samoprzylepnych napełnia się strzykawką z igłą.
| Parametr | PosiPatch | Łatka poliuretanowa DeFelsko | Łatka lateksowa |
|---|---|---|---|
| Powierzchnia badania | 1250 mm2 | 1250 mm2 | 1250 mm2 |
| Objętość próbki w komorze | 2,5 … 3 ml | 2 … 3 ml | 2 … 15 ml |
| Wymiary komory / łatki | Średnica 44,4 mm | 50 × 50 mm | 52 × 52 mm |
| Średnica standardowego pierścienia | 66,9 mm | Nie dotyczy | Nie dotyczy |
| Zanieczyszczenie tła | < 3 mg/m2 | < 5 mg/m2 | < 5 mg/m2 |
Objętość komory Bresle’a dotyczy ekstrakcji na powierzchni. Objętość komórki pomiarowej sondy SST wynosi 1 ml. Do komór dołączane są certyfikaty powierzchni badania i zanieczyszczenia tła.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Sonda SST | |
| Zakres przewodności | 0 … 1500 µS/cm |
| Zakres powierzchniowej gęstości soli | 0 … 6000 mg/m2 lub 0,0 … 600,0 µg/cm2 |
| Rozdzielczość | 1 µS/cm; 1 mg/m2; 0,1 µg/cm2 |
| Rozdzielczość w trybie Hi Res | 0,1 µS/cm w zakresie 0 … 200 µS/cm |
| Dokładność przewodności: 0 … 200 µS/cm | ±2 µS/cm |
| Dokładność przewodności: >200 … 600 µS/cm | ±10 µS/cm |
| Dokładność przewodności: >600 … 1500 µS/cm | ±20 µS/cm |
| Zakres temperatury | 0 … 50 °C |
| Temperatura normalizacji | 25 °C |
| Objętość komórki pomiarowej | 1 ml |
| Body Standard i Advanced | |
| Wyświetlacz | Kolorowy, dotykowy, 2,8″ |
| Stopień ochrony obudowy | IP65 |
| Zasilanie | 3 baterie AAA; możliwość zasilania przez USB |
| Wymiary body bez sondy | 127 × 66 × 25,4 mm |
| Masa body bez sondy i baterii | 137 g |
| Gwarancja na body i sondę | 2 lata |
Zakres dostawy
Każda sonda SST, także w zestawie bez body, jest dostarczana z certyfikowanym wzorcem przewodności, świadectwem wzorcowania z odniesieniem do NIST, piankowymi wacikami do czyszczenia komórki pomiarowej (5 szt.) i instrukcją. Dostępne jest oprogramowanie PosiSoft do przeglądania i raportowania wyników.
Wersje z body Standard lub Advanced zawierają dodatkowo gumowy pokrowiec ochronny, pasek na nadgarstek, 3 alkaliczne baterie AAA, osłonę wyświetlacza i przewód USB. Modele SST1 i SST3 obejmują również twardy futerał transportowy. Opcjonalnie można go zamienić na małą walizkę. Zaczep do paska nie jest dołączony.
Zestawy do ekstrakcji zawierają sondę SST, a w wersjach z końcówką 1 lub 3 także odpowiednie body. Dodatkowe wyposażenie przedstawiono w tabeli.
| Element | SSTKITP / SSTKITPF | SSTKITD | SSTKITL |
|---|---|---|---|
| Komory / łatki | 5 komór PosiPatch wielokrotnego użytku | 25 łatek poliuretanowych DeFelsko | 25 łatek lateksowych |
| Pierścień magnetyczny | Standardowy (P) lub elastyczny (PF) | Nie dotyczy | Nie dotyczy |
| Strzykawki i końcówki | 2 strzykawki z plastikowymi końcówkami | 2 strzykawki z igłami | 2 strzykawki z igłami |
| Woda dejonizowana | 250 ml | 250 ml | 250 ml |
| Kubki | 5 szt. | 5 szt. | 5 szt. |
| Walizka transportowa | ✓ | ✓ | ✓ |
Wyposażenie do ekstrakcji jest takie samo dla zestawów bez body oraz wersji z body Standard i Advanced. Do samej sondy PRBSST oraz modeli SST1 i SST3 trzeba oddzielnie dobrać komory Bresle’a i pozostałe materiały do ekstrakcji, jeśli użytkownik ich nie posiada.
Akcesoria i materiały eksploatacyjne
- Komory PosiPatch: SSTPATCHP5 (5 szt.) i SSTPATCHP24 (24 szt.).
- Pierścienie magnetyczne: standardowy SSTRING i elastyczny SSTRINGF.
- Samoprzylepne łatki poliuretanowe z igłą: SSTPATCHD25 (25 szt.).
- Samoprzylepne łatki lateksowe z igłą: SSTPATCHL25 (25 szt.).
- Zestawy startowe PosiPatch bez sondy: SSTKITPATCHP lub SSTKITPATCHPF, z 5 komorami, 2 strzykawkami, 2 końcówkami i odpowiednim pierścieniem.
- Zestaw do badania zanieczyszczeń soli w ścierniwach SSTABRKIT, przeznaczony do pracy zgodnie z ASTM D4940 i ISO 11127-6.
- Woda dejonizowana, certyfikowany wzorzec przewodności, strzykawki, końcówki, igły, kubki i piankowe waciki do czyszczenia.
Wymienione akcesoria są kupowane oddzielnie, chyba że zostały wyszczególnione w zakresie dostawy wybranego zestawu.
Normy i wymagania
PosiTector SST jest zgodny z ISO 8502-6, ISO 8502-9, US Navy NSI 009-32, US Navy PPI 63101-000, AS 3894.6, IMO MSC.215(82), IMO MSC.244(83), SSPC Guide 15, ISO 11127-6 i ASTM D4940.
Rozbudowa o inne sondy
Body PosiTector można wykorzystać z innymi sondami tej platformy. Sondy kupuje się oddzielnie. Przed doborem sondy do starszego body należy sprawdzić zgodność generacji.
- 6000: pomiar grubości powłok na podłożach metalowych.
- 200: ultradźwiękowy pomiar grubości powłok na podłożach niemetalowych.
- UTG: ultradźwiękowy pomiar grubości ścianek.
- DPM: pomiar warunków klimatycznych i punktu rosy.
- SPG: pomiar profilu powierzchni.
- RTR H: pomiar profilu powierzchni z użyciem taśmy replikacyjnej.
- RTR 3D: analiza profilu powierzchni z użyciem taśmy replikacyjnej.
- SST: pomiar zanieczyszczenia powierzchni solami rozpuszczalnymi.
- SHD: pomiar twardości Shore’a.
- BHI: pomiar twardości Barcola.
Informacje dodatkowe
| Wersja miernika | Bez miernika (już zamówiony, posiadam), Standard, Advanced |
|---|---|
| Sonda / zestaw | SST, SSTKITP, SSTKITPF, SSTKITD, SSTKITL |
