Elcometer 280
- Wysokonapięciowy detektor nieszczelności powłok z impulsowym napięciem stałym
- Zakres napięcia 0,5 … 35 kV, do powłok o grubości do 25 mm
- Badanie powłok także wilgotnych, zabrudzonych i lekko przewodzących
- Wbudowany układ kontroli napięcia, kalkulator napięcia w wersji T
- Wersje standardowe i zestawy inspekcyjne
Opis

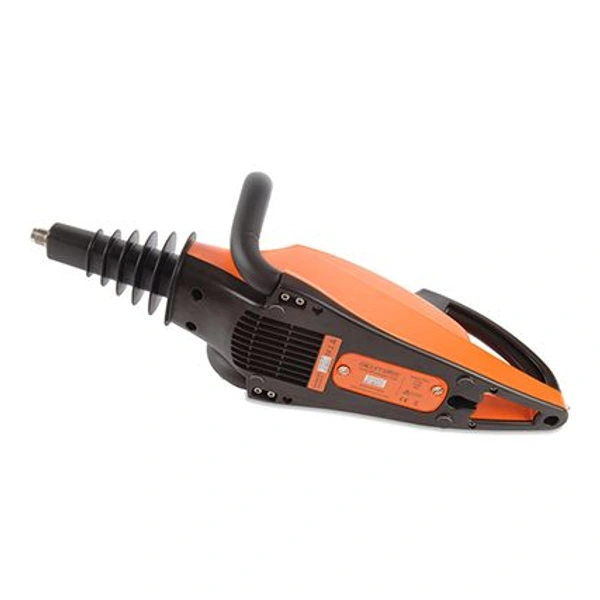

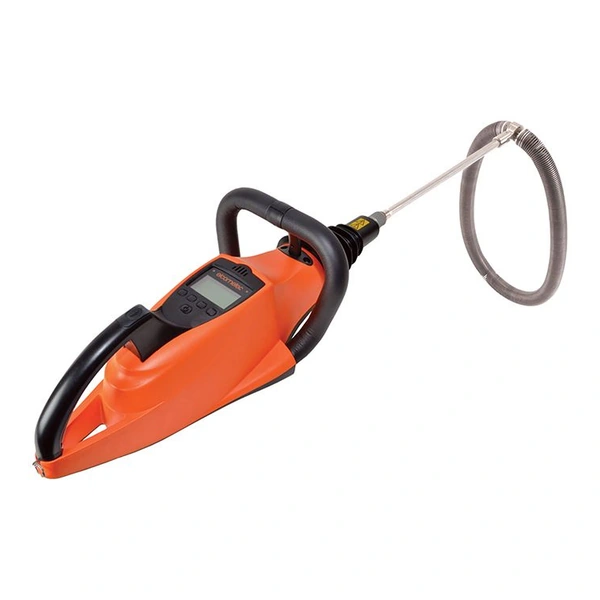

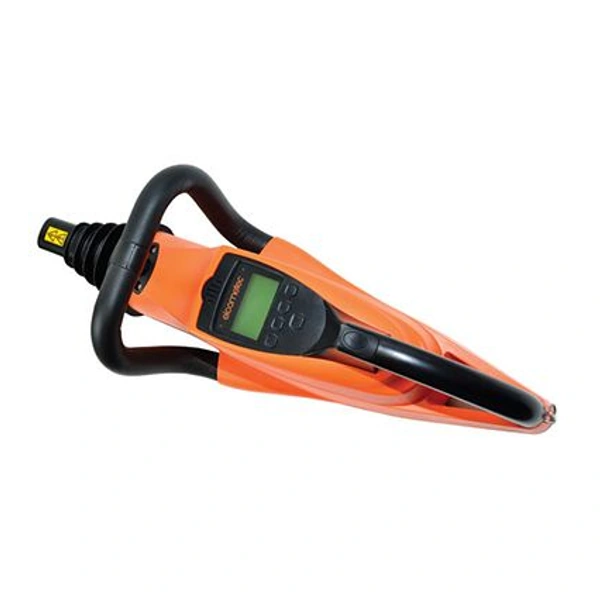

Impulsowy detektor nieszczelności powłok – Elcometer 280

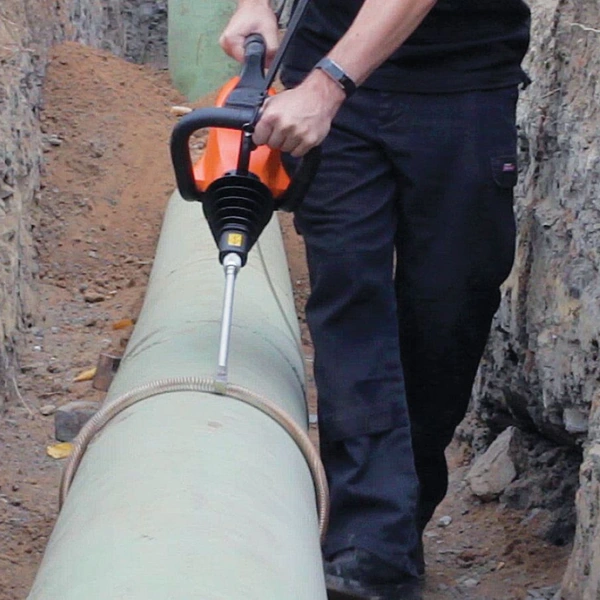

Wysokonapięciowy detektor 280 służy do wykrywania porów i nieciągłości w powłokach ochronnych, między innymi na rurociągach i dużych powierzchniach. Wytwarza krótkie impulsy napięcia stałego w zakresie 0,5 … 35 kV. Umożliwia kontrolę powłok o grubości do 25 mm, także wilgotnych, zabrudzonych lub lekko przewodzących.
Dobór napięcia i sygnalizacja
Wersja 280 T ma kalkulator, który dobiera napięcie na podstawie wprowadzonej grubości powłoki. Wbudowany układ kontroli napięcia pozwala sprawdzić zgodność napięcia rzeczywistego z wybraną nastawą. Wykrycie nieciągłości jest sygnalizowane miganiem wyświetlacza, jasną diodą LED i alarmem dźwiękowym o regulowanej głośności.

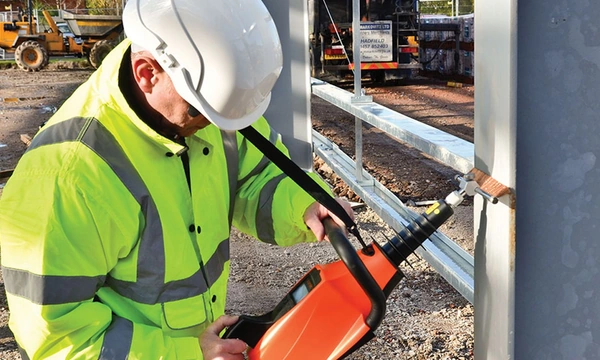

Przyrząd umożliwia badanie bez bezpośredniego podłączania przewodu powrotnego do podłoża badanego elementu. Sposób wykonania obwodu powrotnego należy dobrać do warunków badania zgodnie z instrukcją.

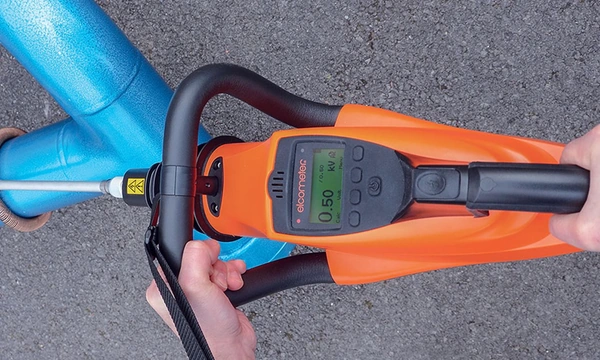

Obsługa w terenie
- Dwustopniowe uruchamianie wysokiego napięcia i wyłącznik w uchwycie, który odcina napięcie po zwolnieniu.
- Podświetlany wyświetlacz LCD i duże przyciski obsługiwane w rękawicach.
- Dodatkowy gumowany uchwyt i pas naramienny ułatwiające prowadzenie przyrządu.
- Konstrukcja odporna na uderzenia i wodę.
- Szybko wymienny akumulator ładowany do pełna w ciągu 4 h.
Porównanie wersji i zestawów
| Element | 280 S, standardowy | 280 T, standardowy | 280 S, inspekcyjny | 280 T, inspekcyjny |
|---|---|---|---|---|
| Numer katalogowy | D280-S---- |
D280-T---- |
D280-S-KIT | D280-T-KIT |
| Zakres napięcia | 0,5 … 35 kV | 0,5 … 35 kV | 0,5 … 35 kV | 0,5 … 35 kV |
| Kalkulator napięcia | Nie | Tak | Nie | Tak |
| Akumulatory | 1 | 1 | 1 | 2 |
| Przewód powrotny wleczony 5 m | Tak | Tak | Tak | Tak |
| Ładowarka, pas i instrukcja | Tak | Tak | Tak | Tak |
| Przedłużka elektrody 250 mm | Nie | Nie | Tak | Tak |
| Uchwyt do sprężyny rolkowej ze stali nierdzewnej | Nie | Nie | Nie | Tak |
| Walizka transportowa na kółkach | Nie | Nie | Tak | Tak |
Elektrody badawcze dobiera się oddzielnie. Fabryczny certyfikat kalibracji jest dostępny opcjonalnie.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie wyjściowe | Impulsowe napięcie stałe, 0,5 … 35 kV |
| Regulacja napięcia | 0,5 … 1 kV co 10 V; 1 … 35 kV co 100 V |
| Dokładność napięcia wyjściowego | ±5% lub ±50 V przy napięciu poniżej 1000 V |
| Częstotliwość impulsów | Około 30 Hz |
| Maksymalna grubość badanej powłoki | 25 mm |
| Temperatura pracy | 0 … +50 °C |
| Zasilanie | Wymienny akumulator |
| Pełne ładowanie | 4 h |
| Typowy czas pracy ze sprężyną o średnicy 305 mm | 30 h przy 10 kV; 12 h przy 35 kV |
| Typowy czas pracy ze sprężyną o średnicy 1016 mm | 22 h przy 10 kV; 8 h przy 35 kV |
| Wymiary obudowy | 603 × 219 × 193 mm |
| Materiał obudowy | PC ABS |
| Masa z akumulatorem, bez elektrod | 3,0 kg |
Czas pracy zależy od napięcia i obciążenia.

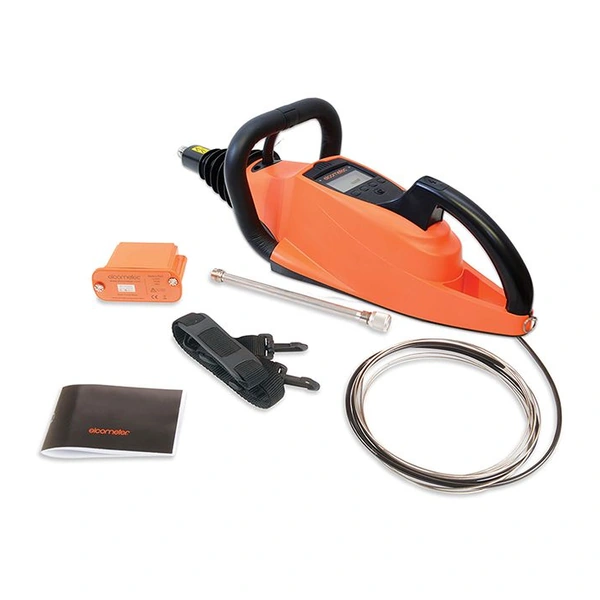

Zakres dostawy
Każdy zestaw zawiera detektor 280 S lub 280 T, przewód powrotny wleczony 5 m, akumulator, ładowarkę z wtyczkami UK, EUR, US i AUS, pas naramienny oraz instrukcję obsługi.
Zestawy inspekcyjne zawierają dodatkowo przedłużkę elektrody 250 mm i walizkę na kółkach. Zestaw inspekcyjny 280 T obejmuje łącznie 2 akumulatory oraz uchwyt do sprężyny rolkowej ze stali nierdzewnej. Samą elektrodę lub sprężynę badawczą dobiera się oddzielnie.
Akcesoria
| Numer katalogowy | Akcesorium |
|---|---|
| T28022769 | Walizka transportowa na kółkach |

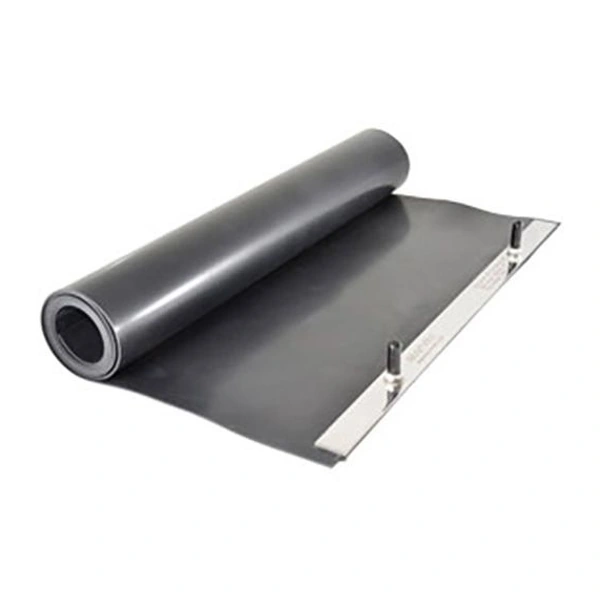

| T28022637-1 | Mata uziemiająca do rur o średnicy do 229 mm |
| T28022637-2 | Mata uziemiająca do rur o średnicy do 457 mm |
| T28022637-3 | Mata uziemiająca do rur o średnicy do 762 mm |
| T28022637-4 | Mata uziemiająca do rur o średnicy do 1067 mm |

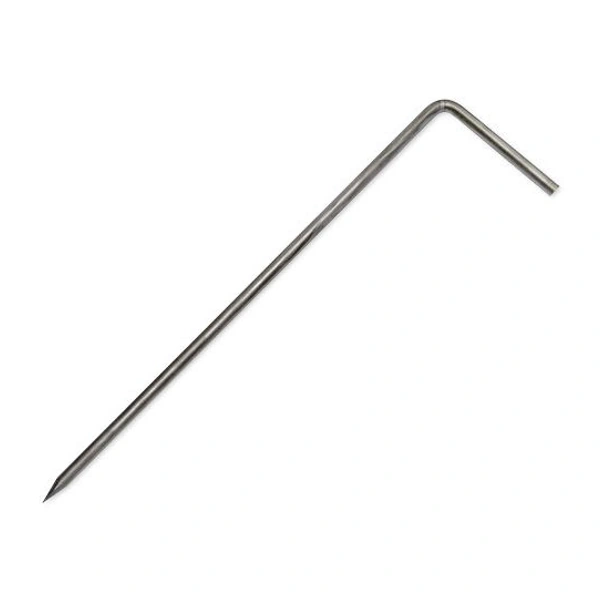

| T28022748 | Szpilka uziemiająca, długość 60 cm |

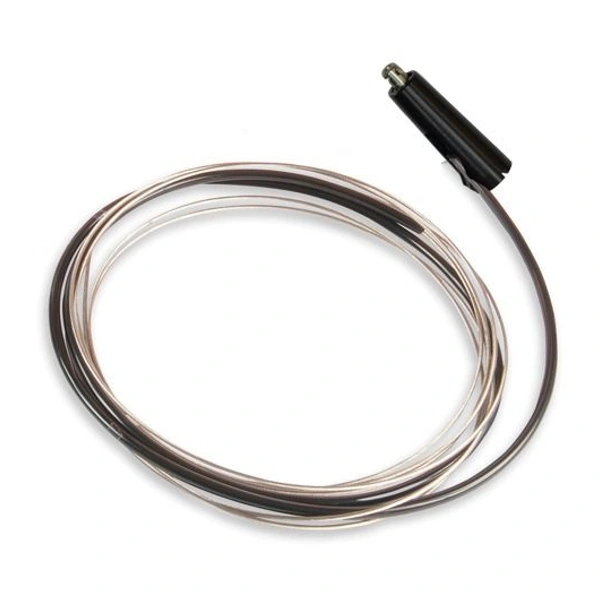

| T28022622 | Przewód powrotny wleczony 5 m |

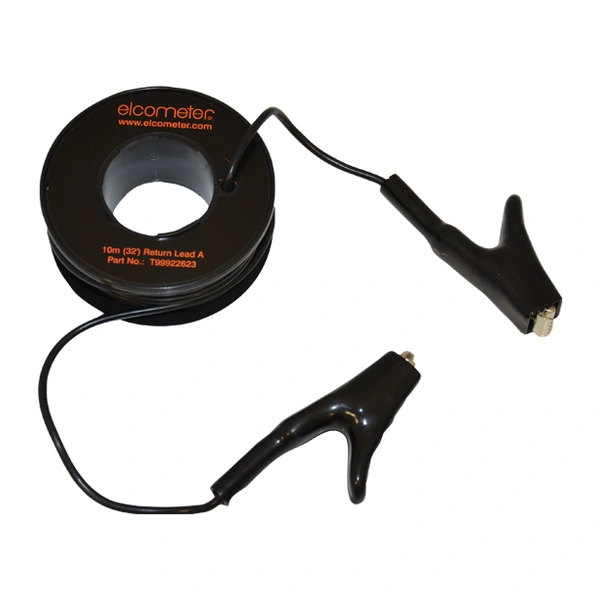

| T28022749 | Przewód uziemiający 10 m z zaciskami po obu stronach |

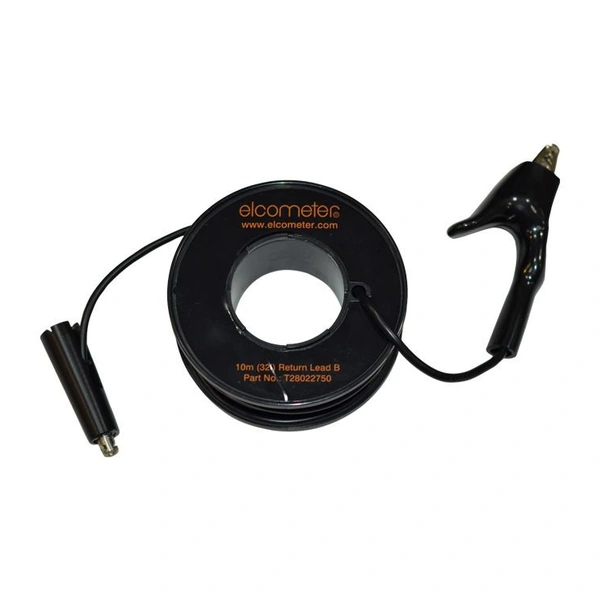

| T28022750 | Przewód uziemiający 10 m z zaciskiem i złączem do detektora |
Dostępne są wymienne elektrody szczotkowe, gumowe i sprężyny rolkowe do różnych kształtów powierzchni.
Informacje dodatkowe
| Wersja | 280 S, zestaw standardowy, 280 T, zestaw standardowy, 280 S, zestaw inspekcyjny, 280 T, zestaw inspekcyjny |
|---|
