Elcometer 270
- Niskonapięciowy detektor nieszczelności powłok metodą mokrej gąbki
- Do powłok izolacyjnych o grubości do 500 µm na podłożach przewodzących
- Napięcia 9 V i 90 V lub 9 V, 67,5 V i 90 V, zależnie od wersji
- Automatyczna kontrola napięcia i kalibracja czułości
- Alarm dźwiękowy i optyczny
Opis

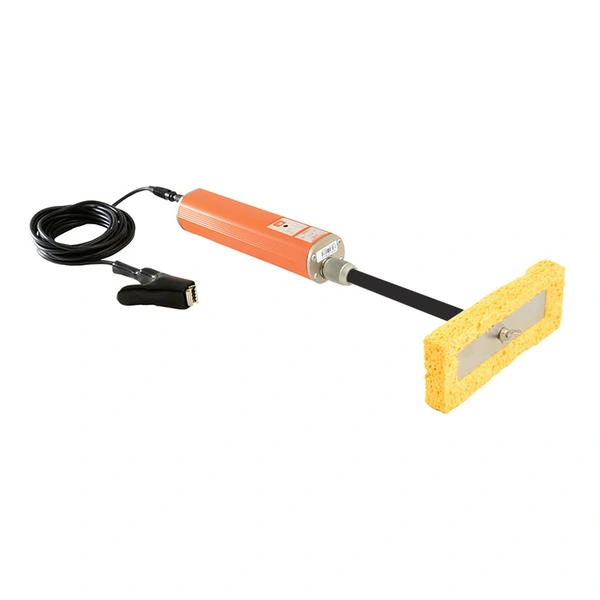

Detektor nieszczelności powłok metodą mokrej gąbki – Elcometer 270
Niskonapięciowy detektor 270 służy do wykrywania porów i nieciągłości w powłokach izolacyjnych na podłożach przewodzących. Metoda mokrej gąbki pozwala kontrolować powłoki o grubości do 500 µm, w tym powłoki proszkowe.
Jak przebiega badanie

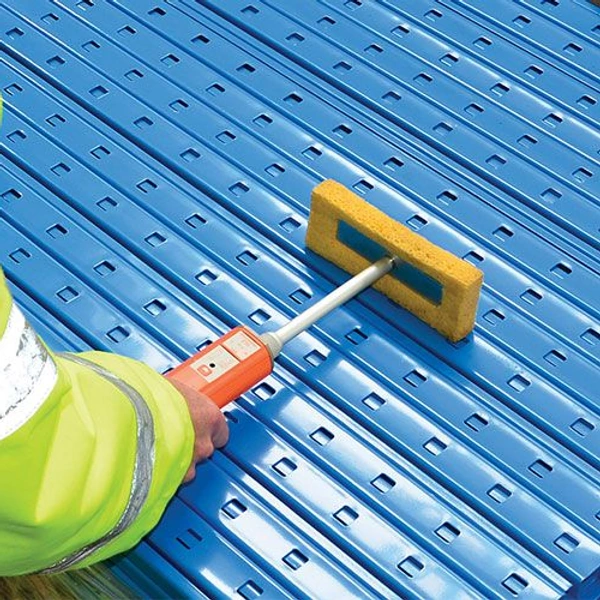

Zwilżona gąbka jest przesuwana po badanej powierzchni. Gdy ciecz przeniknie przez nieciągłość do przewodzącego podłoża, zamknięcie obwodu uruchamia alarm dźwiękowy i optyczny. Przyrząd automatycznie sprawdza napięcie i kalibruje czułość. Wskaźnik informuje o niskim poziomie baterii.
Dobór wersji
Wersja 270/3 udostępnia napięcia 9 V i 90 V. Wersja 270/4 ma dodatkowo ustawienie 67,5 V. Obie są dostępne bez certyfikatu albo z fabrycznym certyfikatem kalibracji.
| Wersja | Numer bez certyfikatu | Numer z certyfikatem | Napięcia badania |
|---|---|---|---|
| 270/3 | D270----3 |
D270----3C |
9 V i 90 V |
| 270/4 | D270----4 |
D270----4C |
9 V, 67,5 V i 90 V |
Dane techniczne
| Parametr | 270/3 | 270/4 |
|---|---|---|
| Maksymalna grubość powłoki | 500 µm | 500 µm |
| Czułość przy 9 V | 90 kΩ ±5% | 90 kΩ ±5% |
| Czułość przy 67,5 V | Nie dotyczy | 125 kΩ ±5% |
| Czułość przy 90 V | 400 kΩ ±5% | 400 kΩ ±5% |
| Dokładność nastawy napięcia | ±5% | ±5% |
| Czas pracy ciągłej przy 9 V | Do 200 h | Do 200 h |
| Czas pracy ciągłej przy 67,5 V | Nie dotyczy | Do 100 h |
| Czas pracy ciągłej przy 90 V | Do 80 h | Do 80 h |
| Zasilanie | 3 baterie AA | 3 baterie AA |
| Wymiary bez uchwytu z gąbką | 210 × 42 × 37 mm | 210 × 42 × 37 mm |
| Długość standardowego uchwytu z gąbką | 175 mm | 175 mm |
| Masa z uchwytem, przewodem i bateriami | 610 g | 610 g |
Można stosować akumulatory AA, jednak czas pracy może skrócić się nawet o 75%.
Zakres dostawy
- Detektor 270/3 lub 270/4, zależnie od wariantu.
- Standardowy uchwyt z płaską gąbką.
- Przewód powrotny 4 m z zaciskiem krokodylkowym.
- 3 baterie AA i instrukcja obsługi.
- Fabryczny certyfikat kalibracji w wariantach z certyfikatem.
Akcesoria i rozbudowa
Wymienne akcesoria pozwalają dopasować przyrząd do powierzchni płaskich, podłóg i miejsc położonych wyżej. Adapter z przewodem umożliwia pracę z gąbką oddzieloną od korpusu.
| Numer katalogowy | Akcesorium |
|---|---|

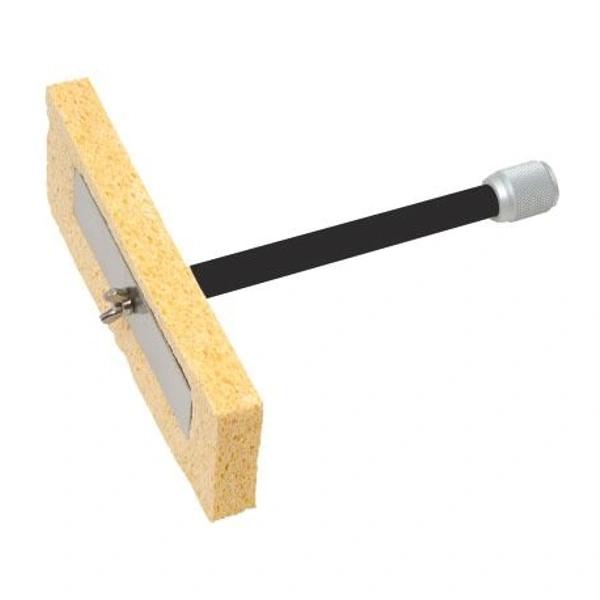

| T27016867 | Standardowy uchwyt z płaską gąbką |

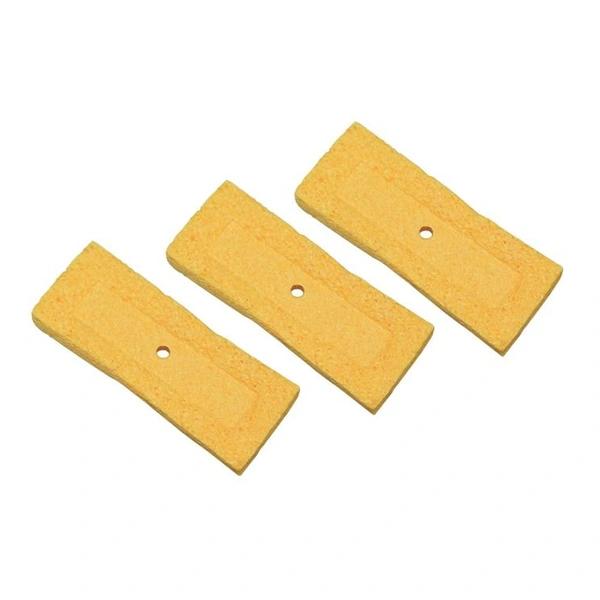

| T27018050 | Zapasowe płaskie gąbki, 3 szt., 150 × 60 × 25 mm |

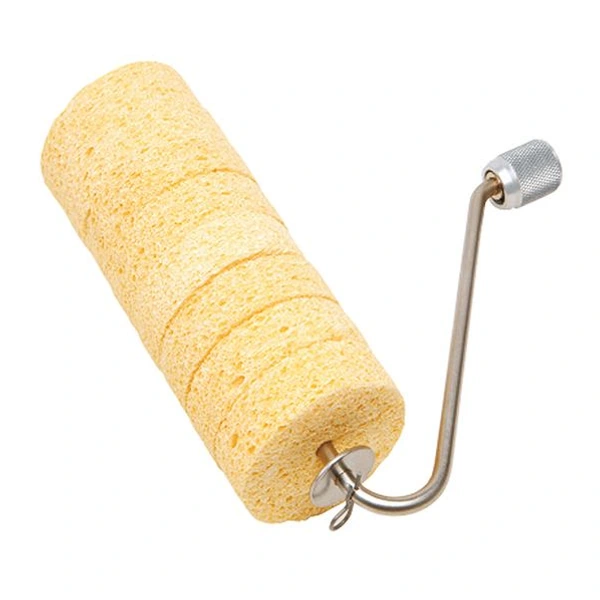

| T27016960 | Uchwyt z gąbką rolkową do dużych płaskich powierzchni |
| T27018051 | Zapasowa gąbka rolkowa |

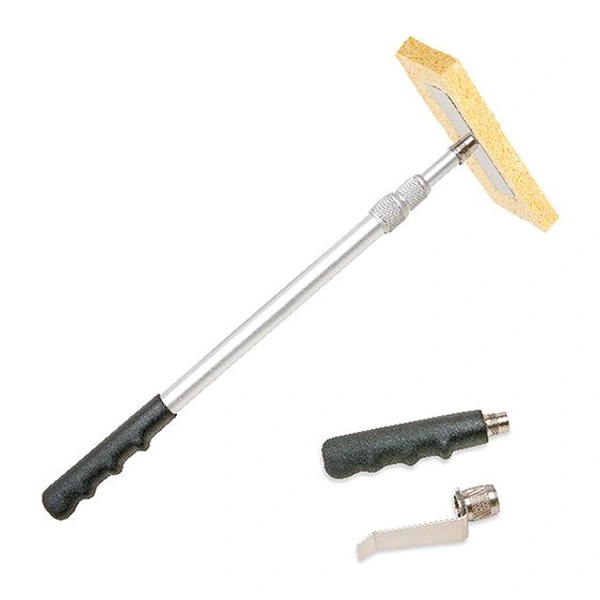

| T27016998 | Adapter teleskopowy z zaczepem do paska, długość do 1 m |
| T27016999 | Adapter do pracy z oddzielnym uchwytem, z zaczepem do paska |

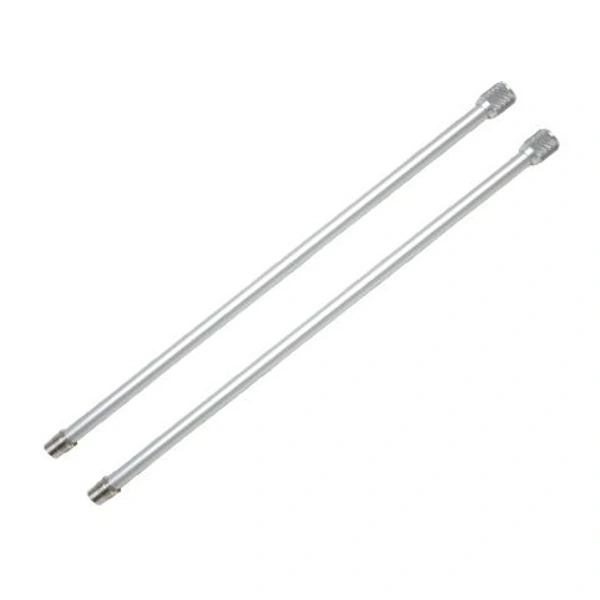

| T27016965 | Przedłużka 420 mm, z możliwością łączenia kolejnych odcinków |
| T99916954 | Przewód powrotny 4 m |

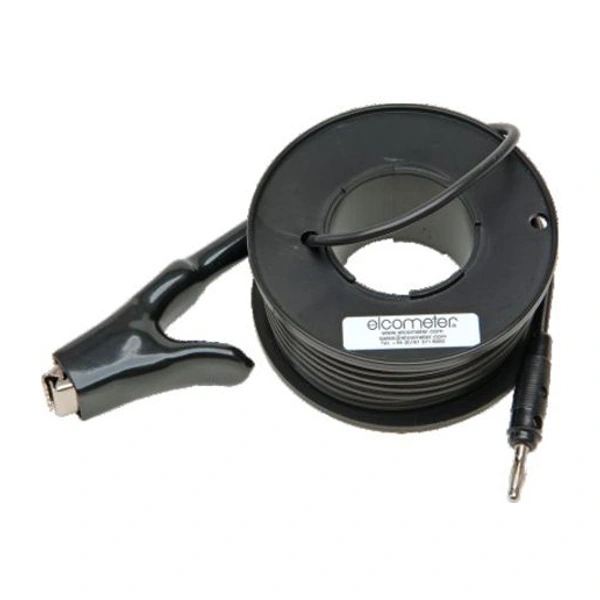

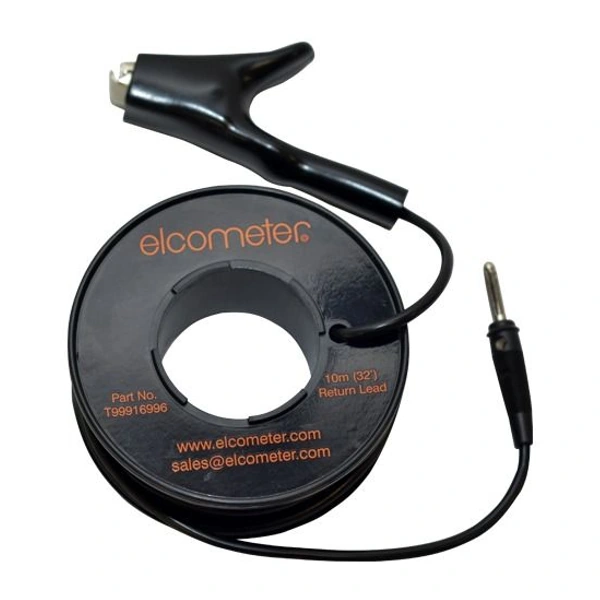

| T99916996 | Przewód powrotny 10 m na bębnie |
| T27018024 | Środek zwilżający, 50 ml |

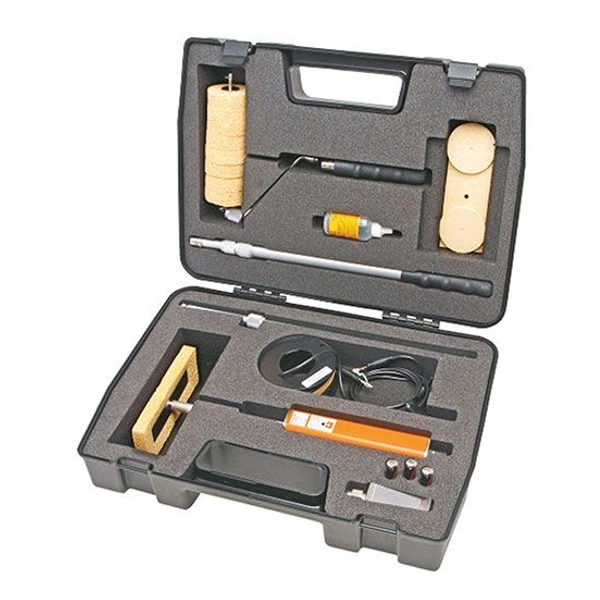

Zestaw inspekcyjny T27018191 jest wyposażeniem dodatkowym i nie zawiera detektora. Obejmuje oddzielny uchwyt z przewodem, uchwyt rolkowy, przewód powrotny 10 m, 2 przedłużki, przedłużenie teleskopowe, zaczep do paska, środek zwilżający, 3 baterie AA oraz zapasową gąbkę płaską i rolkową.
Informacje dodatkowe
| Wersja | 270/3, bez certyfikatu, 270/3, z certyfikatem, 270/4, bez certyfikatu, 270/4, z certyfikatem |
|---|
