Elcometer 266
- Wysokonapięciowy detektor nieszczelności powłok z wymiennymi uchwytami
- Do powłok o grubości do 7,5 mm
- Zakres napięcia zależny od uchwytu: do 5 kV, 15 kV lub 30 kV
- Kalkulator napięcia i wbudowany woltomierz
- Zestaw z wybranym uchwytem, niezależny wybór certyfikatów obu elementów
Opis

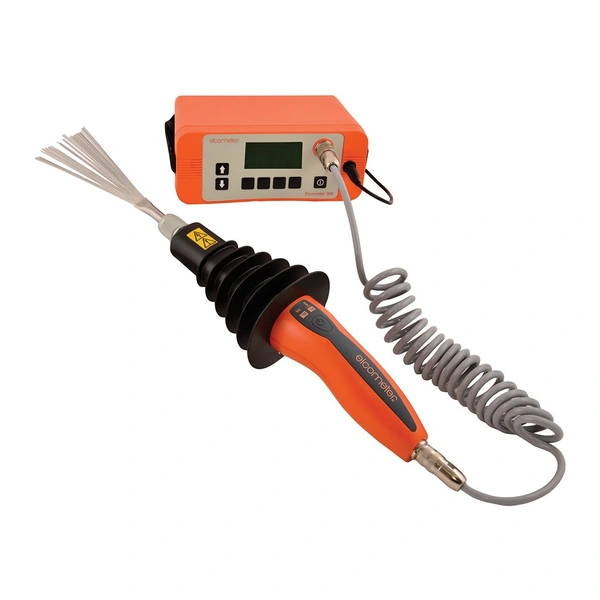

Wysokonapięciowy detektor nieszczelności powłok – Elcometer 266
Detektor 266 służy do badania porowatości i nieciągłości powłok ochronnych o grubości do 7,5 mm, między innymi na rurociągach. Wymienne uchwyty wysokonapięciowe pozwalają dobrać maksymalne napięcie 5 kV, 15 kV lub 30 kV do zadania. Wybierany zestaw zawiera detektor i uchwyt wysokonapięciowy. Dla każdego elementu można niezależnie wybrać wersję bez certyfikatu albo z fabrycznym certyfikatem kalibracji.
Kontrola napięcia i czułości

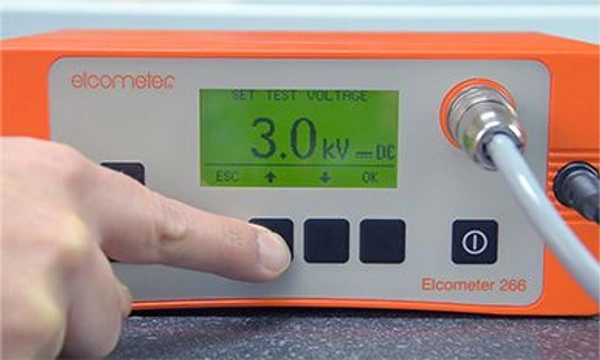

Po wprowadzeniu normy badania i grubości powłoki kalkulator wyznacza oraz ustawia napięcie testowe. Wbudowany woltomierz kontroluje rzeczywiste napięcie w układzie ze sprzężeniem zwrotnym. Czułość prądową można ustawić ręcznie albo automatycznie dopasować do powłok częściowo przewodzących.
Napięcie reguluje się w zakresie 0,5 … 1 kV co 50 V, a powyżej 1 kV co 100 V, do granicy wybranego uchwytu.
Sygnalizacja i obsługa
- Podświetlany wyświetlacz, który miga po wykryciu nieciągłości.

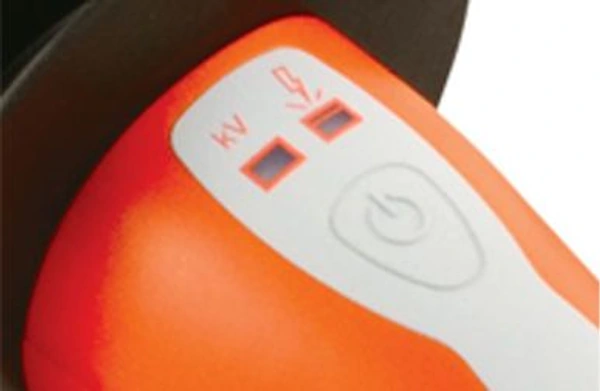

- Diody LED na uchwycie i alarm dźwiękowy z regulacją głośności.
- Dwustopniowy wyłącznik bezpieczeństwa w szaro-pomarańczowych uchwytach.
- Akumulator ładowany w przyrządzie albo poza nim, pełne ładowanie w ciągu 4 h.
- Opcjonalny drugi uchwyt do pracy oburącz.

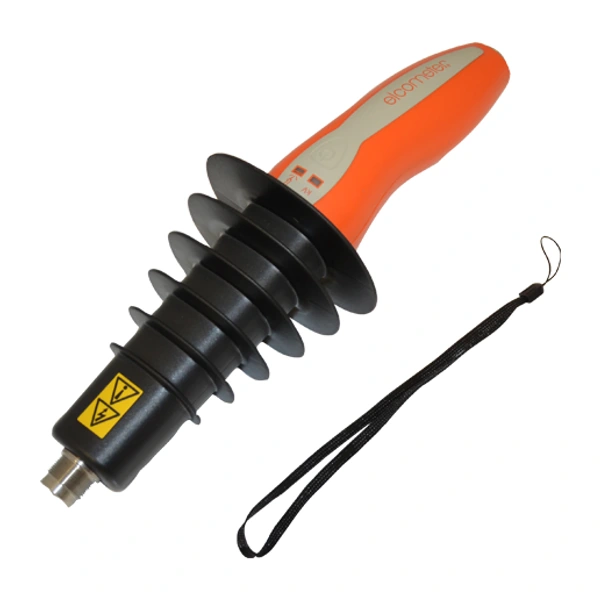

Dobór uchwytu wysokonapięciowego
| Uchwyt | Numer bez certyfikatu | Numer z certyfikatem | Zakres napięcia | Rodzaj napięcia |
|---|---|---|---|---|
| DC5 | T26620033-1 | T26620033-1C | 0,5 … 5 kV | DC |
| DC15 | T26620033-2 | T26620033-2C | 0,5 … 15 kV | DC |
| DC30 | T26620033-3 | T26620033-3C | 0,5 … 30 kV | DC |
| DC30S | T26620033-4 | T26620033-4C | 0,5 … 30 kV | Ciągłe DC |
Pole „Detektor” pozwala wybrać miernik bez certyfikatu albo z fabrycznym certyfikatem kalibracji. W polu „Uchwyt” wybiera się model uchwytu i jego wersję certyfikacji. W tabeli podano osobne numery katalogowe uchwytów.
Wersje jednostki podstawowej
| Wersja | Numer katalogowy |
|---|---|
| Bez fabrycznego certyfikatu kalibracji | D266----4 |
| Z fabrycznym certyfikatem kalibracji | D266----4C |
Dane techniczne
| Parametr | Wartość |
|---|---|
| Maksymalna grubość powłoki | 7,5 mm |
| Dokładność napięcia wyjściowego | ±5% lub ±50 V przy napięciu poniżej 1000 V |
| Dokładność pomiaru prądu | ±5% pełnej skali |
| Maksymalny prąd wyjściowy | 100 µA |
| Temperatura pracy | 0 … +50 °C |
| Zasilanie | Wymienny akumulator |
| Pełne ładowanie | 4 h |
| Typowy czas pracy z DC5, podświetlenie wyłączone/włączone | 40 h / 20 h |
| Typowy czas pracy z DC15, podświetlenie wyłączone/włączone | 20 h / 15 h |
| Typowy czas pracy z DC30, podświetlenie wyłączone/włączone | 10 h / 8 h |
| Wymiary walizki z ABS | 520 × 370 × 125 mm |
| Masa jednostki podstawowej z akumulatorem | 1,2 kg |
| Masa uchwytu | 0,6 kg |
Zakres dostawy
- Detektor 266 i wybrany uchwyt DC5, DC15, DC30 lub DC30S.
- Akumulator.
- Przewód spiralny do podłączenia uchwytu wysokonapięciowego.
- Przewód powrotny 10 m.
- Ładowarka z wtyczkami UK, EUR, US i AUS.
- Elektroda szczotkowa wachlarzowa.
- Pas naramienny, wytrzymała walizka z tworzywa i instrukcja obsługi.
- Fabryczny certyfikat kalibracji detektora lub uchwytu, zgodnie z wybranymi wariantami. Przy wyborze obu elementów z certyfikatem zestaw obejmuje certyfikaty detektora i uchwytu.
Pozostałe akcesoria

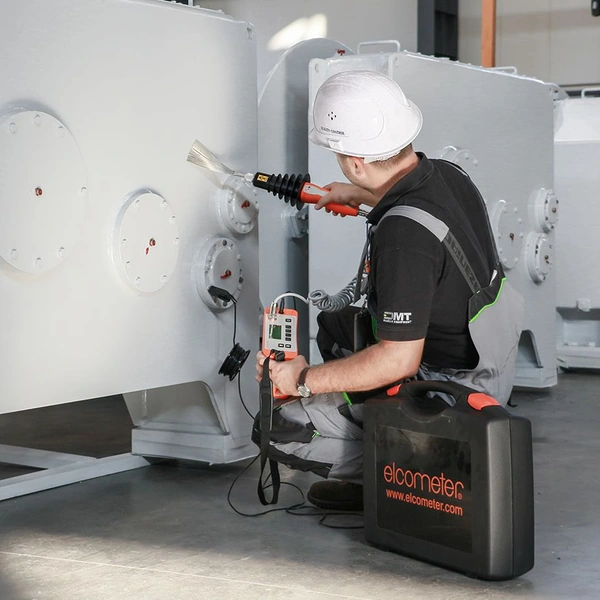

Dodatkowy uchwyt T26620081 ułatwia prowadzenie elektrody oburącz, na przykład przy badaniu rur i den zbiorników. Dostępne są również elektrody szczotkowe i sprężyny rolkowe do różnych kształtów powierzchni.
Informacje dodatkowe
| Detektor | 266 bez certyfikatu, 266 z certyfikatem |
|---|---|
| Uchwyt | DC5 bez certyfikatu, DC5 z certyfikatem, DC15 bez certyfikatu, DC15 z certyfikatem, DC30 bez certyfikatu, DC30 z certyfikatem, DC30S bez certyfikatu, DC30S z certyfikatem |
