testo 550s
Zakres cen: od 1 670,34 zł do 4 938,24 zł Zakres cen: od 1 358,00 zł do 4 014,83 zł +VAT
- Elektroniczna oprawa zaworowa do chłodnictwa, klimatyzacji i pomp ciepła
- Duży wyświetlacz graficzny i łączność Bluetooth
- Automatyczne obliczanie przegrzania i dochłodzenia
- Pomiar ciśnienia w zakresie -1 … 60 bar
- Dwudrożny blok zaworowy, obudowa IP54
- Zestawy z sondami przewodowymi lub bezprzewodowymi, także z wężami i wagą
Opis

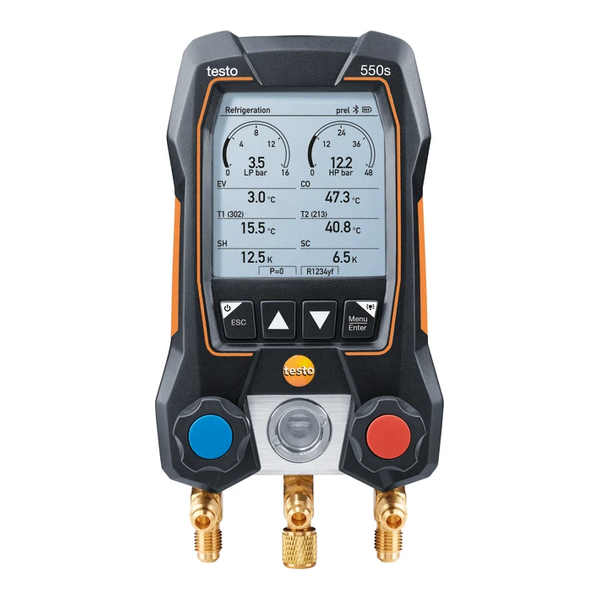

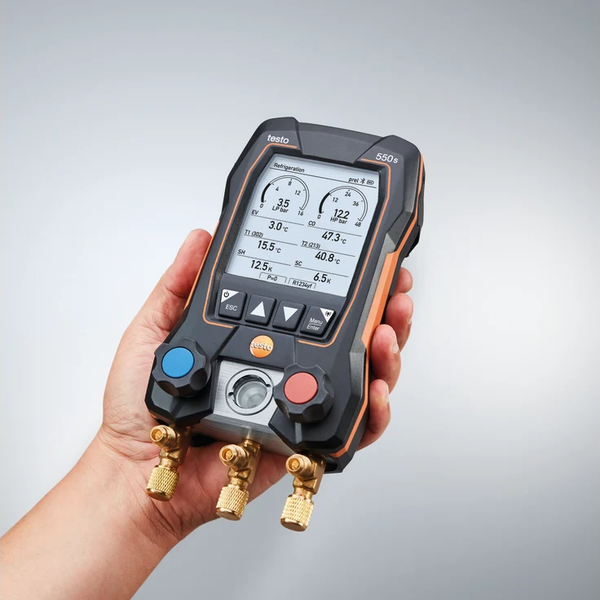

Elektroniczna oprawa zaworowa – testo 550s
testo 550s służy do uruchamiania, kontroli i serwisowania instalacji chłodniczych, klimatyzacyjnych oraz pomp ciepła. Łączy pomiar ciśnienia i temperatury z automatycznym obliczaniem przegrzania i dochłodzenia. Duży wyświetlacz graficzny pozwala odczytać wyniki bezpośrednio na przyrządzie, a Bluetooth umożliwia współpracę z sondami bezprzewodowymi i aplikacją testo Smart App.
Najważniejsze cechy
- Dwudrożny blok zaworowy z trzema przyłączami 7/16″ UNF.
- Jednoczesne wyświetlanie ciśnienia wysokiego i niskiego, temperatury parowania i skraplania oraz przegrzania i dochłodzenia.
- Dwa wejścia do przewodowych sond temperatury NTC oraz obsługa sond Bluetooth.

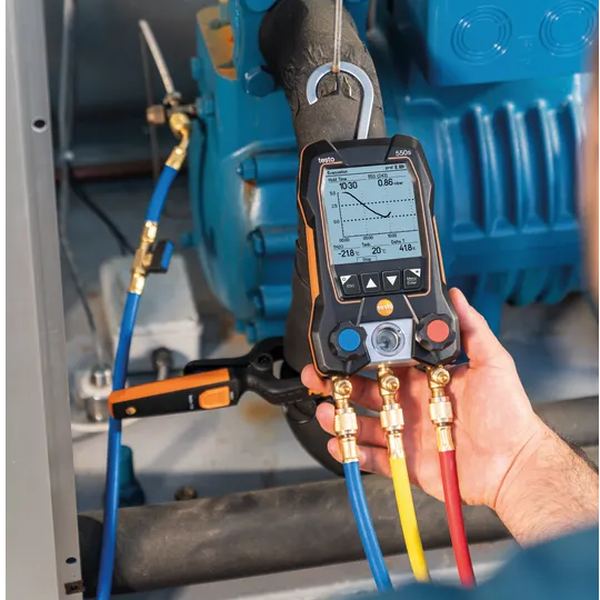

- Kontrola szczelności z analizą przebiegu ciśnienia.

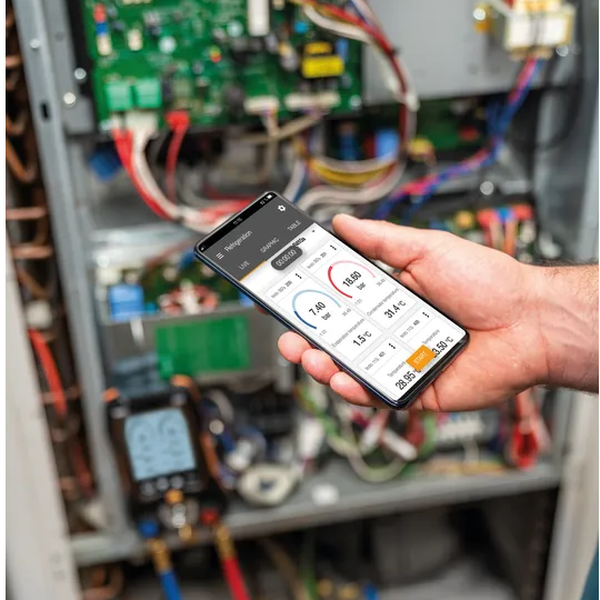

- Dokumentowanie pomiarów i aktualizacja czynników chłodniczych w bezpłatnej aplikacji testo Smart App.
- Obudowa o stopniu ochrony IP54 i składany hak do zawieszania.
Dobór zestawu
| Zestaw | Nr katalogowy | Wyposażenie i dobór |
|---|---|---|
| Basic | 0564 5501 | Dwie przewodowe sondy zaciskowe NTC. Do pracy z sondami podłączonymi do oprawy. |
| Smart | 0564 5502 | Dwa bezprzewodowe termometry zaciskowe testo 115i. Do pomiaru temperatury bez przewodów sond. |
| Smart z wężami | 0564 5503 | Dwa termometry testo 115i i trzy węże do napełniania. |
| Do pomp ciepła | 0564 5000 | Dwa termometry testo 115i, trzy węże, waga testo 560i oraz inteligentny zawór do automatycznego napełniania czynnikiem. |
Pomiar i napełnianie
Po wyborze czynnika chłodniczego oprawa wyznacza temperatury parowania i skraplania na podstawie zmierzonego ciśnienia. Pomiar temperatury rur umożliwia obliczenie przegrzania i dochłodzenia. Do dokładnego pomiaru próżni producent zaleca dodatkową sondę testo 552i, kupowaną oddzielnie.
W zestawie do pomp ciepła waga testo 560i współpracuje z inteligentnym zaworem, umożliwiając automatyczne napełnianie według zadanej masy, przegrzania lub dochłodzenia. Maksymalne ciśnienie robocze zaworu wynosi 35 bar. Podczas doboru osprzętu należy uwzględnić ograniczenia wszystkich elementów układu.
Dane techniczne oprawy testo 550s
| Parametr | Wartość |
|---|---|
| Zakres pomiaru ciśnienia | -1 … 60 bar |
| Dokładność pomiaru ciśnienia | ±0,5% pełnego zakresu (±1 cyfra), przy 22 °C |
| Przeciążenie | 65 bar |
| Rozdzielczość ciśnienia | 0,01 bar |
| Zakres pomiaru temperatury, wejścia NTC | -50 … +150 °C |
| Dokładność pomiaru temperatury oprawy | ±0,5 °C (±1 cyfra), przy 22 °C |
| Rozdzielczość temperatury | 0,1 °C |
| Wejścia sond temperatury | 2 × NTC |
| Przyłącza ciśnieniowe | 3 × 7/16″ UNF |
| Temperatura pracy | -20 … +50 °C |
| Temperatura przechowywania | -20 … +60 °C |
| Stopień ochrony | IP54 |
| Zasilanie | 4 × AA |
| Czas pracy baterii | 250 h bez podświetlenia i Bluetooth; 100 h z podświetleniem i Bluetooth |
| Automatyczne wyłączenie | Po 10 min, bez połączenia Bluetooth |
| Zasięg radiowy | 150 m |
Parametry wejść temperatury dotyczą oprawy. Zakres i dokładność kompletnego pomiaru zależą również od zastosowanej sondy.
Dane termometrów testo 115i
| Parametr | Wartość |
|---|---|
| Zakres pomiarowy | -40 … +150 °C |
| Dokładność | ±1,3 °C w zakresie -20 … +85 °C |
| Rozdzielczość | 0,1 °C |
| Temperatura pracy | -20 … +50 °C |
| Temperatura przechowywania | -20 … +60 °C |
| Zasilanie i czas pracy | 3 × AAA; 150 h |
| Zasięg Bluetooth | 100 m |
| Wymiary i masa | 183 × 90 × 30 mm; 127,4 g |
Dane wagi testo 560i i inteligentnego zaworu
| Parametr | Waga testo 560i | Inteligentny zawór |
|---|---|---|
| Zakres ważenia / ciśnienie robocze | 0 … 100 kg | Maks. 35 bar |
| Rozdzielczość ważenia | 0,01 kg | Nie dotyczy |
| Dokładność ważenia przy 22 °C | ≤±(10 g + 0,03% odczytu) dla 0 … 30 kg; ≤±(10 g + 0,05% odczytu) dla 30 … 100 kg |
Nie dotyczy |
| Temperatura pracy i przechowywania | -10 … +50 °C | -10 … +50 °C |
| Wilgotność pracy | 0 … 80% RH | 0 … 80% RH |
| Stopień ochrony | IP44 | IP54 |
| Zasilanie | 4 × AA | 1 × 9 V (6LR61) |
| Czas pracy baterii | >70 h przy 25 °C | >60 h i 3000 operacji |
| Bluetooth / zasięg | 4.2 / 30 m | 4.2 / 50 m |
| Wymiary | 310 × 287 × 58 mm | 95 × 119 × 47 mm |
| Masa | 4,36 kg z bateriami i torbą | 570 g z bateriami |
Zakres dostawy

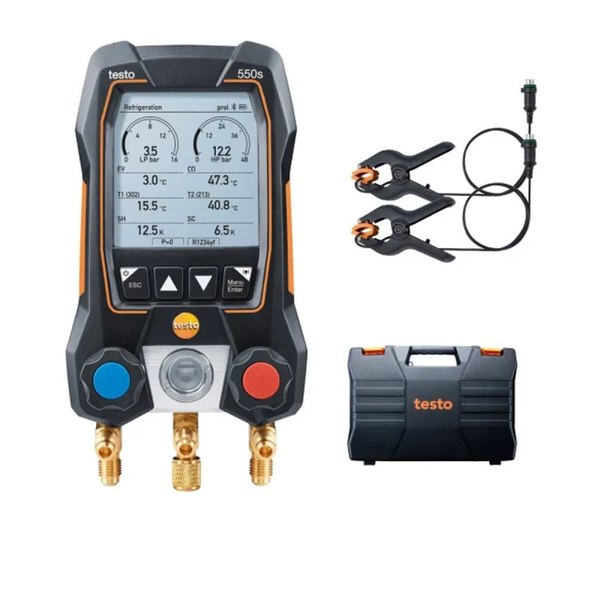

Basic, 0564 5501
- Elektroniczna oprawa zaworowa testo 550s z bateriami 4 × AA i protokołem kalibracji.
- Dwie przewodowe sondy zaciskowe temperatury NTC.
- Etui transportowe.
- Instrukcja obsługi.
- Aplikacja testo Smart App do bezpłatnego pobrania.

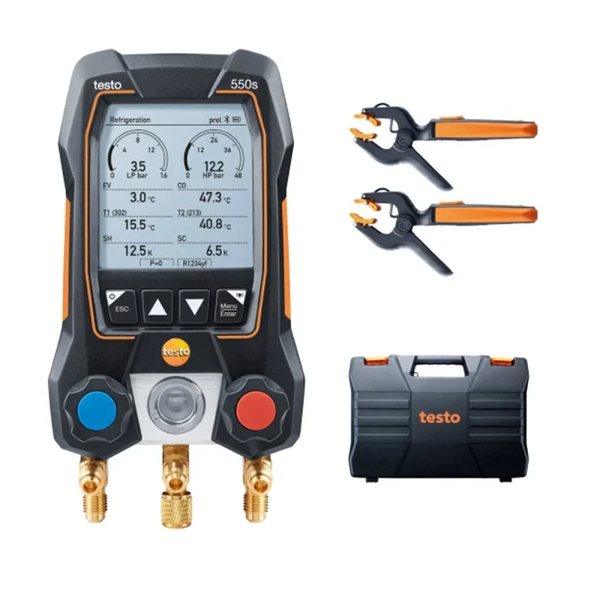

Smart, 0564 5502
- Elektroniczna oprawa zaworowa testo 550s z bateriami 4 × AA i protokołem kalibracji.
- Dwa bezprzewodowe termometry zaciskowe testo 115i.
- Walizka transportowa.
- Instrukcja obsługi.
- Aplikacja testo Smart App do bezpłatnego pobrania.

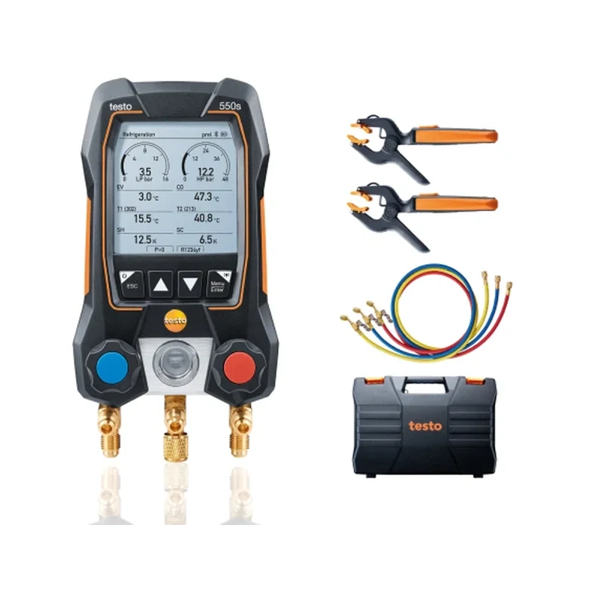

Smart z wężami, 0564 5503
- Elektroniczna oprawa zaworowa testo 550s z bateriami 4 × AA i protokołem kalibracji.
- Dwa bezprzewodowe termometry zaciskowe testo 115i.
- Zestaw trzech węży do napełniania.
- Walizka transportowa.
- Instrukcje obsługi.
- Aplikacja testo Smart App do bezpłatnego pobrania.

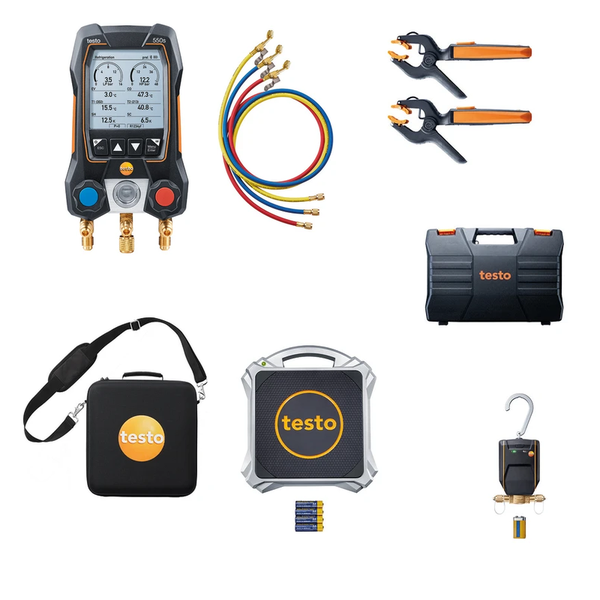

Do pomp ciepła, 0564 5000
- Elektroniczna oprawa zaworowa testo 550s z bateriami 4 × AA i protokołem kalibracji.
- Dwa bezprzewodowe termometry zaciskowe testo 115i.
- Zestaw trzech węży do napełniania 7/16″ UNF.
- Walizka transportowa.
- Elektroniczna waga do czynnika chłodniczego testo 560i z Bluetooth.
- Inteligentny zawór czynnika chłodniczego z Bluetooth.
- Torba na ramię.
- Baterie do wagi i zaworu: 4 × AA oraz 1 × 9 V (6LR61).
- Aplikacja testo Smart App do bezpłatnego pobrania.
Akcesoria i warunki użytkowania
Sonda próżni testo 552i oraz dodatkowe sondy temperatury są dostępne oddzielnie. Zestawy Basic i Smart nie zawierają węży do napełniania. Waga i inteligentny zawór są dostarczane wyłącznie w zestawie do pomp ciepła.
Oprawa jest przeznaczona dla wykwalifikowanego personelu. Nie jest kompatybilna z czynnikami zawierającymi amoniak i nie wolno jej używać w przestrzeniach zagrożonych wybuchem. Dobór czynnika oraz osprzętu musi być zgodny z instrukcjami producenta.
Porównanie opraw testo 550i, 550s, 558s i 570s
Porównanie dotyczy samych opraw. Wyposażenie zależy od wybranego zestawu.
| Cecha | testo 550i | testo 550s | testo 558s | testo 570s |
|---|---|---|---|---|
| Obsługa | Smartfon lub tablet z aplikacją | Przyciski i aplikacja | Ekran dotykowy, przyciski i aplikacja | Przyciski i aplikacja |
| Wyświetlacz | Brak, wyniki w aplikacji | Graficzny | Kolorowy, dotykowy | Graficzny |
| Bateria zaworów | 2-drożna | 2-drożna | 4-drożna | 4-drożna |
| Przyłącza | 3 × 7/16 ” UNF | 3 × 7/16 ” UNF | 3 × 7/16 ” UNF oraz 1 × 5/8 ” UNF | 3 × 7/16 ” UNF oraz 1 × 5/8 ” UNF |
| Zakres pomiaru ciśnienia | -1 … 60 bar | -1 … 60 bar | -1 … 60 bar | -1 … 60 bar |
| Dokładność ciśnienia | ±0,5% pełnego zakresu | ±0,5% pełnego zakresu | ±0,25% pełnego zakresu | ±0,25% pełnego zakresu |
| Rozdzielczość ciśnienia | 0,01 bar | 0,01 bar | 0,01 bar | 0,01 bar |
| Przewodowe sondy temperatury NTC | Brak wejść | 2 wejścia | 2 wejścia | 2 wejścia |
| Bezprzewodowe sondy temperatury | Przez aplikację | Tak | Tak | Tak |
| Pomiar próżni | Z zewnętrzną sondą testo 552i | Z zewnętrzną sondą testo 552i | Z zewnętrzną sondą testo 552i | Z zewnętrzną sondą testo 552i |
| Zasilanie | 3 baterie AAA | 4 baterie AA | Akumulator ładowany przez USB-C i 3 baterie AA | Akumulator ładowany przez USB-C i 3 baterie AA |
| Stopień ochrony | IP54 | IP54 | IP54 | IP54 |
| Czynniki A2L i A3 | Tak | Tak | Tak | Tak |
| Najważniejszy wyróżnik | Małe wymiary i obsługa przez telefon | Własny ekran i klasyczna obsługa | Ekran dotykowy i wykresy trendu | Pomiary długotrwałe i analiza błędów w aplikacji |
Informacje dodatkowe
| Wybierz zestaw | Basic, Smart, Smart z wężami, Do pomp ciepła |
|---|
