testo 570s
Zakres cen: od 4 136,48 zł do 6 278,09 zł Zakres cen: od 3 362,99 zł do 5 104,14 zł +VAT
- Elektroniczna oprawa zaworowa do instalacji chłodniczych, klimatyzacji i pomp ciepła
- Pomiary długotrwałe z analizą błędów w aplikacji testo Smart App
- 4-drożna bateria zaworów i duży wyświetlacz graficzny
- Bluetooth do współpracy z bezprzewodowymi sondami
- Dokładność pomiaru ciśnienia ±0,25% pełnego zakresu
- Zasilanie akumulatorem i bateriami, czas pracy do 360 h
- Kompatybilność z czynnikami A2L i A3, stopień ochrony IP54
Opis

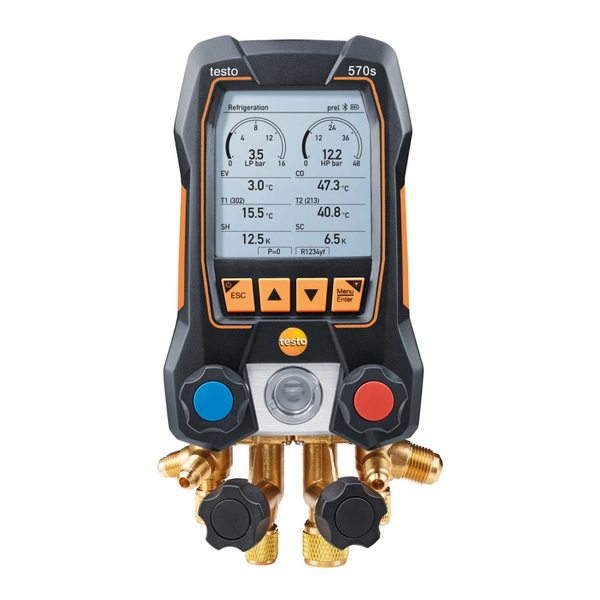

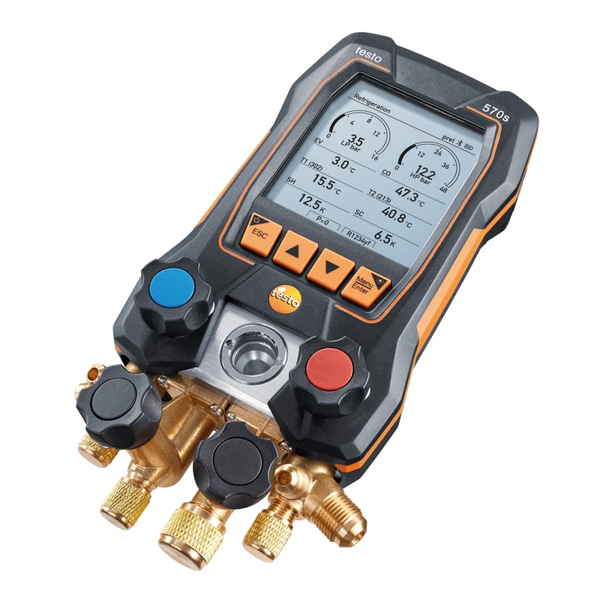

Elektroniczna oprawa zaworowa – testo 570s
testo 570s to elektroniczna oprawa zaworowa z 4-drożną baterią zaworów do pomiarów w instalacjach chłodniczych, klimatyzacyjnych i pompach ciepła. Łączy pomiar ciśnienia i temperatury z rejestracją danych oraz współpracą z sondami Bluetooth. Duża pamięć i zasilanie akumulatorowe uzupełnione bateriami pozwalają prowadzić pomiary długotrwałe, a także wykonywać bieżące kontrole serwisowe.
Najważniejsze cechy
- Inteligentna analiza błędów w aplikacji testo Smart App ułatwia wykrywanie anomalii w zapisanych pomiarach.
- Duży wyświetlacz graficzny prezentuje wartości pomiarowe i przebieg zmian.
- Dokładność pomiaru ciśnienia ±0,25% pełnego zakresu przy 22 °C.
- Łączność Bluetooth z sondami temperatury i próżni oraz kompatybilną wagą i miernikiem cęgowym.

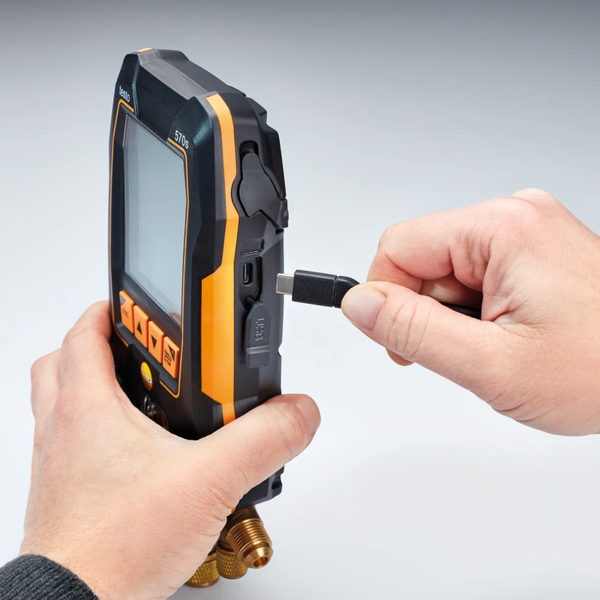

- Zasilanie hybrydowe: akumulator ładowany przez USB-C i wymienne baterie AA. Deklarowany czas pracy do 360 h zależy od sposobu użytkowania.
- Możliwość pracy z czynnikami chłodniczymi A2L i A3.
- Obudowa o stopniu ochrony IP54.
Pomiary długotrwałe i dokumentacja
Rejestracja danych pozwala obserwować działanie instalacji w czasie. Analiza błędów odbywa się w aplikacji testo Smart App i pomaga odnaleźć nieprawidłowości w zebranych wynikach. Programy pomiarowe prowadzą użytkownika przez kolejne czynności. Aplikacja może pełnić funkcję drugiego ekranu i umożliwia tworzenie raportów PDF oraz CSV, także ze zdjęciami.
Sondy testo 115i mierzą temperaturę na rurach, a testo 552i kontroluje ciśnienie absolutne podczas próżniowania. Dobór zestawu z miernikiem cęgowym rozszerza wyposażenie o pomiary elektryczne. Wariant profesjonalny zawiera wagę testo 560i z inteligentnym zaworem Bluetooth do napełniania czynnikiem chłodniczym.
Dobór zestawu
| Wariant | Nr katalogowy | Wyposażenie pomiarowe i różnice |
|---|---|---|
| Smart Vacuum | 0564 5702 | testo 570s, 2 sondy testo 115i, sonda testo 552i i walizka. |
| Smart Vacuum z wężami | 0564 5703 | testo 570s, 2 sondy testo 115i, sonda testo 552i, komplet 4 węży do napełniania i walizka. |
| Smart Vacuum z cęgami | 0564 5704 | testo 570s, 2 sondy testo 115i, sonda testo 552i, miernik cęgowy testo 770-3 i walizka. |
| Profesjonalny do pomp ciepła | 0564 5002 | testo 570s, 2 sondy testo 115i, sonda testo 552i, 4 węże, walizka oraz waga testo 560i z zaworem Bluetooth i torbą. |
Dane techniczne testo 570s
| Parametr | Wartość |
|---|---|
| Zakres pomiaru ciśnienia | -1 … 60 bar |
| Dokładność ciśnienia przy 22 °C | ±0,25% pełnego zakresu (fs) |
| Rozdzielczość ciśnienia | 0,01 bar |
| Przeciążenie | 65 bar |
| Przyłącza ciśnieniowe | 3 × 7/16 ” UNF i 1 × 5/8 ” UNF |
| Zakres pomiaru temperatury na wejściach NTC | -50 … +150 °C |
| Dokładność temperatury przy 22 °C | ±0,5 °C |
| Rozdzielczość temperatury | 0,1 °C |

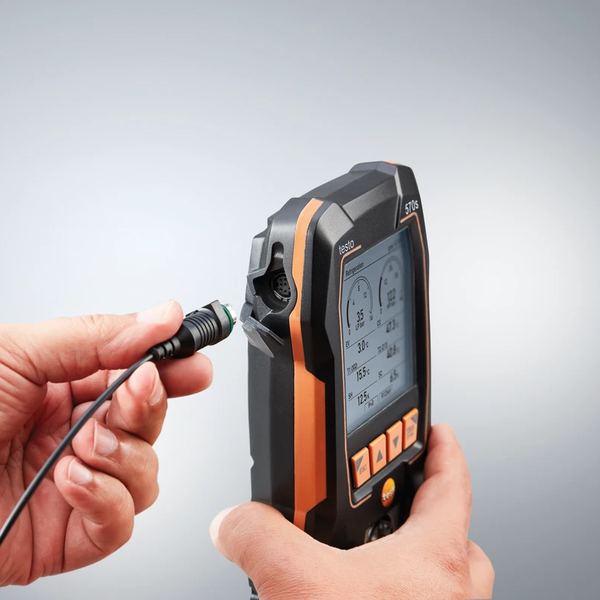

| Wejścia temperatury | 2 gniazda do sond NTC |
| Komunikacja i zasięg | Bluetooth 5.0, do 150 m |
| Zasilanie | Wbudowany akumulator litowo-jonowy 18650 oraz 3 wymienne baterie alkaliczne AA |
| Czas pracy na akumulatorze | ≥220 h bez Bluetooth i podświetlenia; ≥120 h z Bluetooth i podświetleniem |
| Czas pracy na 3 bateriach AA | ≥145 h bez Bluetooth i podświetlenia; ≥75 h z Bluetooth i podświetleniem |
| Automatyczne wyłączanie | Po 10 min bez połączenia Bluetooth |
| Temperatura pracy | -20 … +50 °C |
| Temperatura przechowywania | -20 … +60 °C |
| Stopień ochrony | IP54 |
| Wymiary | 229 × 112,5 × 71 mm |
| Masa | 1,3 kg |
Zakres i dokładność pomiaru temperatury na wejściach oprawy dotyczą pomiaru z sondami NTC. Parametry bezprzewodowych sond testo 115i podano osobno. Zasięg Bluetooth zależy od warunków otoczenia.
Parametry sond dostarczanych w zestawach
| Parametr | testo 115i | testo 552i |
|---|---|---|
| Wielkość mierzona | Temperatura na rurze, czujnik NTC | Ciśnienie absolutne |
| Zakres pomiarowy | -40 … +150 °C | 0 … 20000 µmHg / 0 … 26,66 mbar |
| Dokładność | ±1,3 °C w zakresie -20 … +85 °C, ±1 cyfra | ±(10 µmHg + 10% wartości mierzonej) w zakresie 100 … 1000 µmHg, ±1 cyfra |
| Rozdzielczość | 0,1 °C | 1 µmHg (0 … 1000); 10 µmHg (1000 … 2000); 100 µmHg (2000 … 5000) |
| Mocowanie / przyłącze | Zacisk do rur o średnicy 6 … 35 mm | 7/16 ” UNF |
| Zasilanie i czas pracy | 3 baterie AAA, 150 h | 3 baterie AAA, 39 h |
| Temperatura pracy | -20 … +50 °C | -10 … +50 °C |
| Temperatura przechowywania | -20 … +60 °C | -20 … +50 °C |
| Wymiary | 183 × 90 × 30 mm | 150 × 32 × 31 mm |
Wyposażenie wersji z cęgami
Miernik testo 770-3 oferuje pomiar rzeczywistej wartości skutecznej TRMS, prądu rozruchowego i mocy oraz test ciągłości i diody. Wyniki można przesyłać przez Bluetooth. Przyrząd ma funkcje Hold i Min/Max oraz kategorie pomiarowe CAT IV 600 V i CAT III 1000 V. Do pomiaru temperatury wymagane są odpowiedni adapter i termopara typu K, kupowane oddzielnie.
Wyposażenie zestawu profesjonalnego do pomp ciepła
Waga testo 560i i inteligentny zawór Bluetooth umożliwiają bezprzewodową współpracę z oprawą i aplikacją podczas napełniania instalacji. Należy uwzględnić maksymalne ciśnienie robocze zaworu: 35 bar.
| Parametr | Waga testo 560i | Inteligentny zawór Bluetooth |
|---|---|---|
| Zakres ważenia / ciśnienie robocze | 0 … 100 kg | Maksymalnie 35 bar |
| Dokładność ważenia przy +22 °C | ≤ ±(10 g + 0,03% wartości mierzonej) dla 0 … 30 kg; ≤ ±(10 g + 0,05% wartości mierzonej) dla 30 … 100 kg | Nie dotyczy |
| Rozdzielczość ważenia | 0,01 kg | Nie dotyczy |
| Zasilanie | 4 baterie AA | Bateria 9 V, 6LR61 |
| Czas pracy | >70 h przy +25 °C | >60 h i 3000 operacji zaworu |
| Temperatura pracy i przechowywania | -10 … +50 °C | -10 … +50 °C |
| Wilgotność pracy | 0 … 80% RH | 0 … 80% RH |
| Stopień ochrony | IP44 | IP54 |
| Zasięg radiowy | Do 30 m | Do 50 m |
| Wymiary | 310 × 287 × 58 mm | 95 × 119 × 47 mm |
| Masa | 4,36 kg z bateriami i torbą | 570 g z baterią |

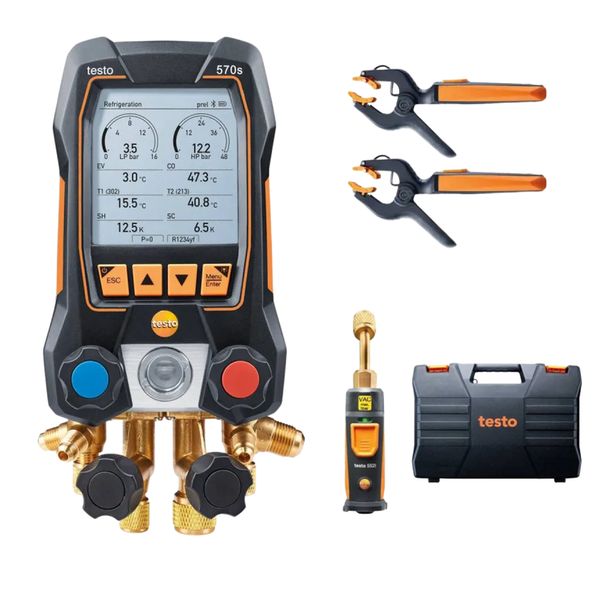

Zakres dostawy: Smart Vacuum, 0564 5702
- Elektroniczna oprawa zaworowa testo 570s z 4-drożną baterią zaworów i akumulatorem litowo-jonowym.
- 2 bezprzewodowe sondy zaciskowe temperatury testo 115i.
- Bezprzewodowa sonda próżni testo 552i.
- Protokół kalibracji testo 570s.
- Walizka transportowa.
- Instrukcje obsługi.
- Aplikacja testo Smart App do bezpłatnego pobrania.

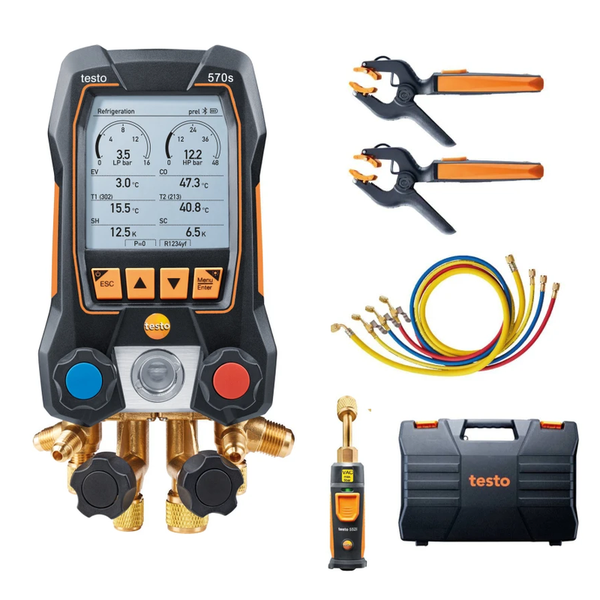

Zakres dostawy: Smart Vacuum z wężami, 0564 5703
- Elektroniczna oprawa zaworowa testo 570s z 4-drożną baterią zaworów i akumulatorem litowo-jonowym.
- 2 bezprzewodowe sondy zaciskowe temperatury testo 115i.
- Bezprzewodowa sonda próżni testo 552i.
- Komplet 4 węży do napełniania.
- Protokół kalibracji testo 570s.
- Walizka transportowa.
- Instrukcje obsługi.
- Aplikacja testo Smart App do bezpłatnego pobrania.

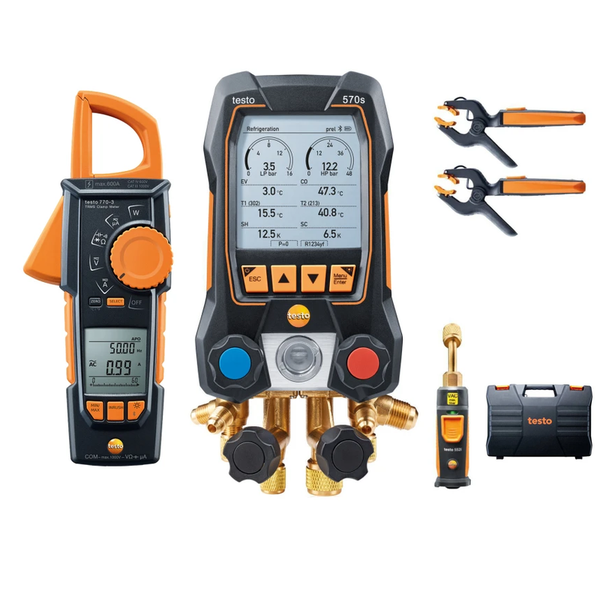

Zakres dostawy: Smart Vacuum z cęgami, 0564 5704
- Elektroniczna oprawa zaworowa testo 570s z 4-drożną baterią zaworów i akumulatorem litowo-jonowym.
- 2 bezprzewodowe sondy zaciskowe temperatury testo 115i.
- Bezprzewodowa sonda próżni testo 552i.
- Miernik cęgowy TRMS testo 770-3.
- Protokół kalibracji testo 570s.
- Walizka transportowa.
- Instrukcje obsługi.
- Aplikacja testo Smart App do bezpłatnego pobrania.

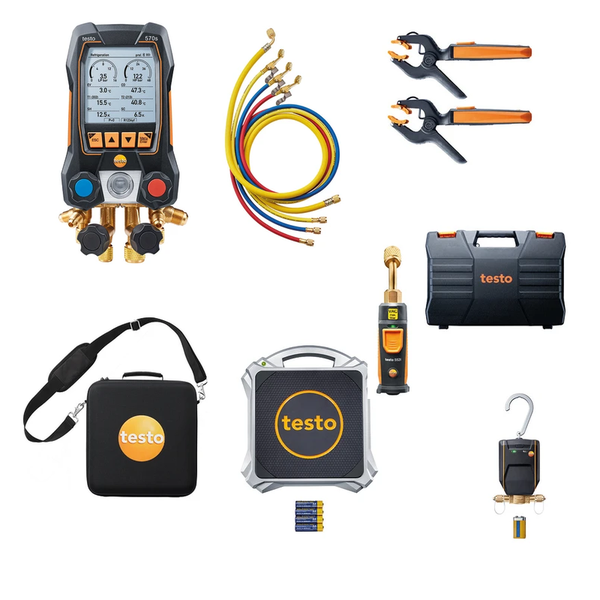

Zakres dostawy: Profesjonalny do pomp ciepła, 0564 5002
- Elektroniczna oprawa zaworowa testo 570s z 4-drożną baterią zaworów.
- 2 bezprzewodowe sondy zaciskowe temperatury testo 115i.
- Bezprzewodowa sonda próżni testo 552i.
- 3 węże do napełniania z przyłączami 7/16 ” UNF i 1 wąż z przyłączem 5/8 ” UNF.
- Protokół kalibracji testo 570s.
- Walizka transportowa.
- Elektroniczna waga do czynnika chłodniczego testo 560i z Bluetooth.
- Inteligentny zawór czynnika chłodniczego z Bluetooth.
- Torba na ramię.
- 4 baterie AA i bateria 9 V, 6LR61.
- Aplikacja testo Smart App do bezpłatnego pobrania.
Akcesoria kupowane oddzielnie

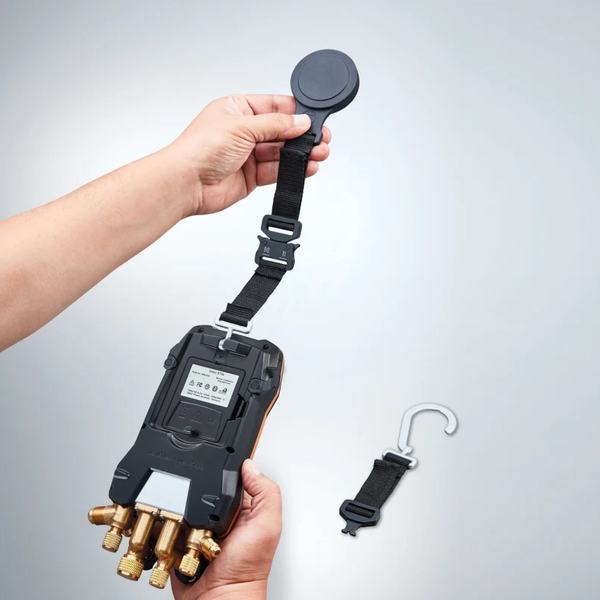

- Pasek magnetyczny do opraw zaworowych, nr 0564 1001.
- Zestaw części zamiennych do zaworów, nr 0554 5570.
- Sondy temperatury NTC, m.in. sonda powietrza 0613 1712 i sonda opaskowa do rur 0613 5605.
- Termohigrometr testo 605i do pomiaru temperatury i wilgotności powietrza.
Porównanie opraw testo 550i, 550s, 558s i 570s
Porównanie dotyczy samych opraw. Wyposażenie zależy od wybranego zestawu.
| Cecha | testo 550i | testo 550s | testo 558s | testo 570s |
|---|---|---|---|---|
| Obsługa | Smartfon lub tablet z aplikacją | Przyciski i aplikacja | Ekran dotykowy, przyciski i aplikacja | Przyciski i aplikacja |
| Wyświetlacz | Brak, wyniki w aplikacji | Graficzny | Kolorowy, dotykowy | Graficzny |
| Bateria zaworów | 2-drożna | 2-drożna | 4-drożna | 4-drożna |
| Przyłącza | 3 × 7/16 ” UNF | 3 × 7/16 ” UNF | 3 × 7/16 ” UNF oraz 1 × 5/8 ” UNF | 3 × 7/16 ” UNF oraz 1 × 5/8 ” UNF |
| Zakres pomiaru ciśnienia | -1 … 60 bar | -1 … 60 bar | -1 … 60 bar | -1 … 60 bar |
| Dokładność ciśnienia | ±0,5% pełnego zakresu | ±0,5% pełnego zakresu | ±0,25% pełnego zakresu | ±0,25% pełnego zakresu |
| Rozdzielczość ciśnienia | 0,01 bar | 0,01 bar | 0,01 bar | 0,01 bar |
| Przewodowe sondy temperatury NTC | Brak wejść | 2 wejścia | 2 wejścia | 2 wejścia |
| Bezprzewodowe sondy temperatury | Przez aplikację | Tak | Tak | Tak |
| Pomiar próżni | Z zewnętrzną sondą testo 552i | Z zewnętrzną sondą testo 552i | Z zewnętrzną sondą testo 552i | Z zewnętrzną sondą testo 552i |
| Zasilanie | 3 baterie AAA | 4 baterie AA | Akumulator ładowany przez USB-C i 3 baterie AA | Akumulator ładowany przez USB-C i 3 baterie AA |
| Stopień ochrony | IP54 | IP54 | IP54 | IP54 |
| Czynniki A2L i A3 | Tak | Tak | Tak | Tak |
| Najważniejszy wyróżnik | Małe wymiary i obsługa przez telefon | Własny ekran i klasyczna obsługa | Ekran dotykowy i wykresy trendu | Pomiary długotrwałe i analiza błędów w aplikacji |
Informacje dodatkowe
| Wybierz zestaw | Smart Vaccum, Smart Vaccum z wężami, Smart Vaccum z cęgami, Profesjonalny do pomp ciepła |
|---|
