testo 883
Zakres cen: od 18 111,75 zł do 23 954,25 zł Zakres cen: od 14 725,00 zł do 19 475,00 zł +VAT
- Kamera termowizyjna
- Detektor 320 × 240 px, SuperResolution 640 × 480 px
- Czułość termiczna NETD < 40 mK
- Zakres pomiarowy -30 … +650 °C

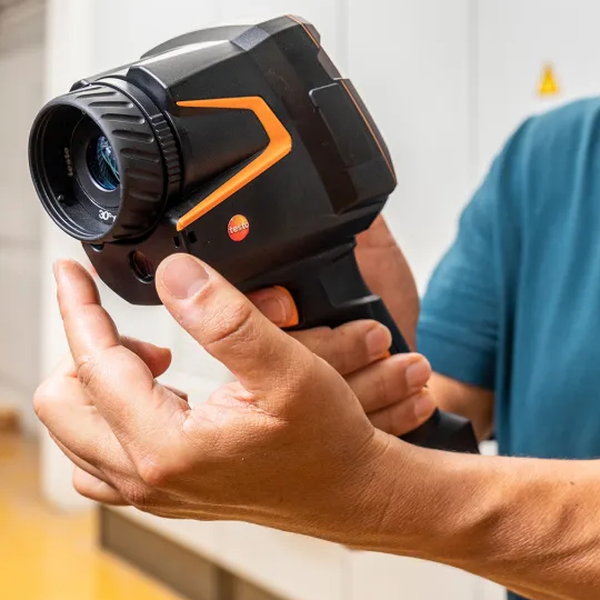

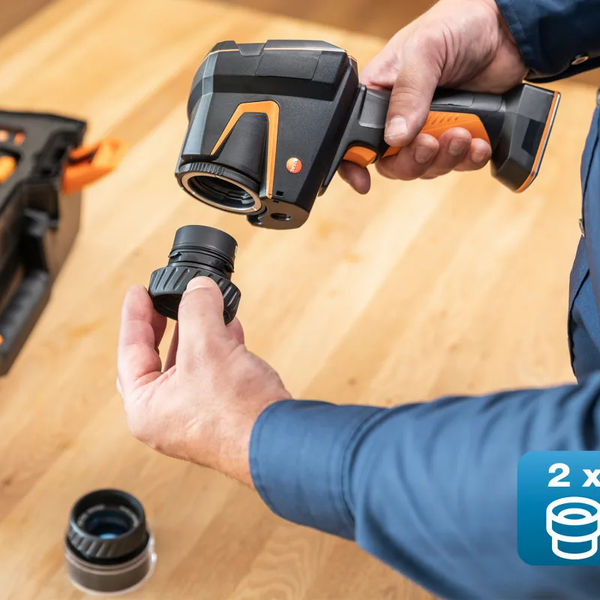

- Ręczne ustawianie ostrości i wymienne obiektywy
- testo SiteRecognition oraz łączność WLAN i Bluetooth
- Wersje standardowe i zestawy z teleobiektywem
Opis

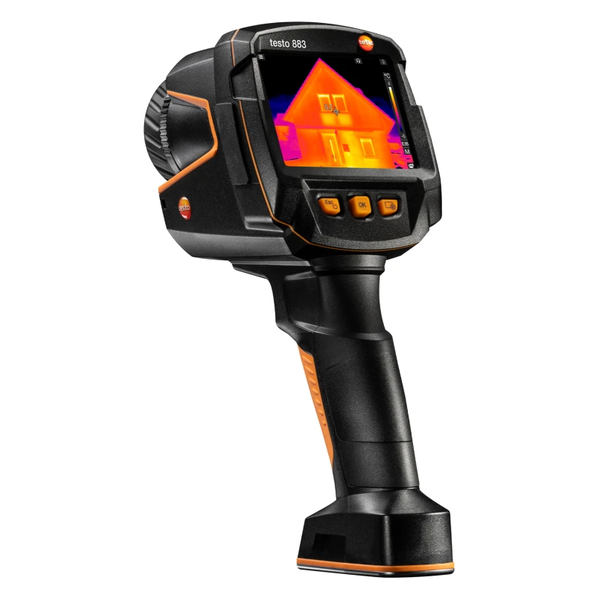

Kamera termowizyjna – testo 883
testo 883 służy do termograficznej kontroli budynków, instalacji oraz maszyn. Ręczne ustawianie ostrości i wymienne obiektywy pozwalają dobrać kamerę do wielkości badanego obiektu i odległości pomiaru. Dostępne wersje obejmują obiektyw standardowy lub szerokokątny oraz zestawy z dodatkowym teleobiektywem.
Najważniejsze cechy
- Detektor 320 × 240 px, obrazy 640 × 480 px z testo SuperResolution i czułość termiczna NETD < 40 mK.
- Ręczne ustawianie ostrości oraz obsługa za pomocą ekranu dotykowego i joysticka.
- testo SiteRecognition automatycznie przypisuje obrazy do rozpoznanego miejsca pomiarowego.
- testo ScaleAssist, testo ε-Assist i IFOV warner wspomagają przygotowanie oraz interpretację pomiaru.
- Łączność WLAN z aplikacją mobilną i Bluetooth do odbierania danych z kompatybilnych przyrządów.
- Analiza termogramów i raportowanie w bezpłatnym oprogramowaniu testo IRSoft.
Wersje i dobór obiektywu
testo 883-1 z obiektywem standardowym jest przeznaczona m.in. do kontroli mniejszych obiektów w utrzymaniu ruchu. testo 883-2 z obiektywem szerokokątnym obejmuje większą część budynku lub instalacji z tej samej odległości. Teleobiektyw ułatwia badanie niewielkich elementów oraz obiektów znajdujących się dalej od kamery.
| Wersja | Nr katalogowy | Obiektywy w zestawie | Dodatkowe wyposażenie zestawu |
|---|---|---|---|
| Kamery z jednym obiektywem | |||

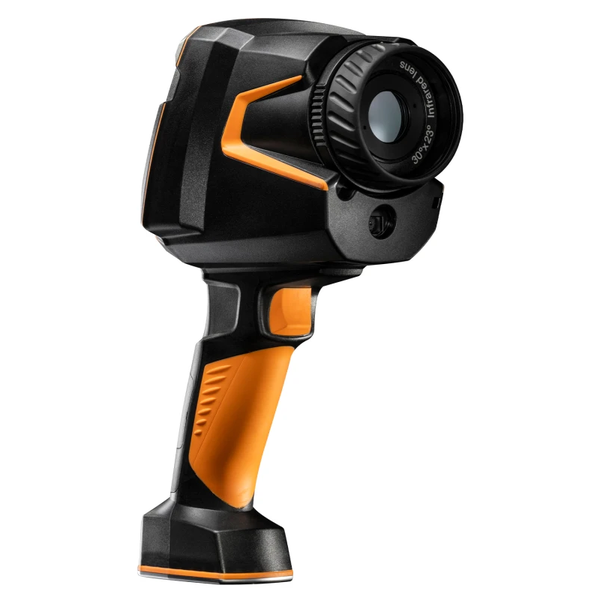

| testo 883-1 | 0560 8830 | Standardowy 30° × 23° | Wyposażenie podstawowe |
| testo 883-2 | 0560 8836 | Szerokokątny 42° × 32° | Wyposażenie podstawowe |
| Zestawy z teleobiektywem | |||
| testo 883-1 zestaw | 0563 8830 | Standardowy 30° × 23° i teleobiektyw 12° × 9° | Dodatkowy akumulator i stacja ładująca z kablem USB |
| testo 883-2 zestaw | 0563 8836 | Szerokokątny 42° × 32° i teleobiektyw 12° × 9° | Dodatkowy akumulator i stacja ładująca z kablem USB |
Funkcje pomiarowe i dokumentacja
testo SiteRecognition rozpoznaje oznaczenie miejsca pomiarowego i przypisuje do niego termogramy. Ułatwia prowadzenie powtarzalnych kontroli instalacji i porządkowanie dokumentacji.
testo ScaleAssist dopasowuje skalę termogramu do temperatury wewnętrznej i zewnętrznej budynku. testo ε-Assist pomaga ustawić emisyjność oraz temperaturę odbitą przy użyciu markerów referencyjnych. IFOV warner pokazuje rozmiar punktu pomiarowego, co ułatwia ocenę możliwości pomiaru niewielkich elementów.
Kamera umożliwia analizę w punktach i obszarze, wskazanie HotSpot/ColdSpot, pomiar Delta T oraz wykorzystanie alarmów i izoterm. Tryb elektryczny pozwala wprowadzić wartości natężenia, napięcia lub mocy, a tryb solarny wartość promieniowania słonecznego.

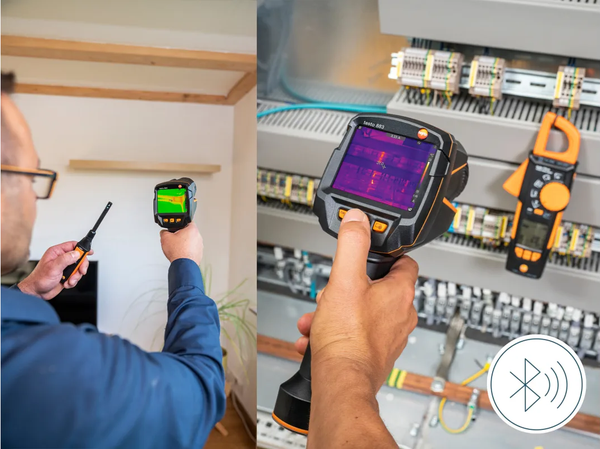

Dane z termohigrometru testo 605i służą do oceny warunków sprzyjających rozwojowi pleśni. Miernik cęgowy testo 770-3 pozwala powiązać obraz termowizyjny z parametrami elektrycznymi. Oba przyrządy są kupowane oddzielnie.

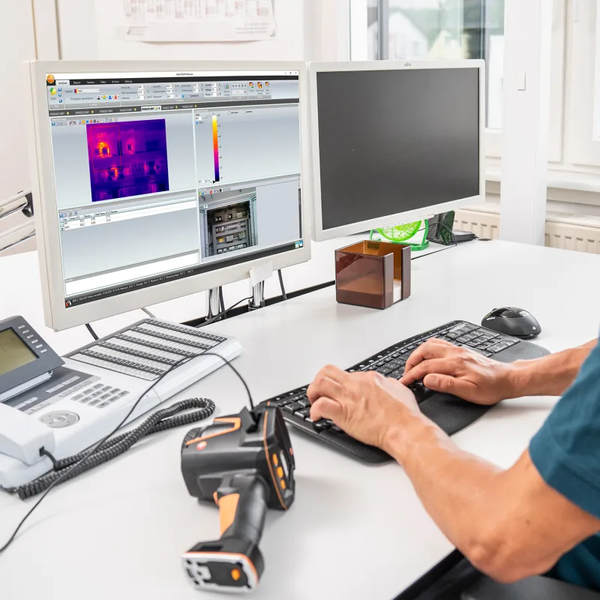

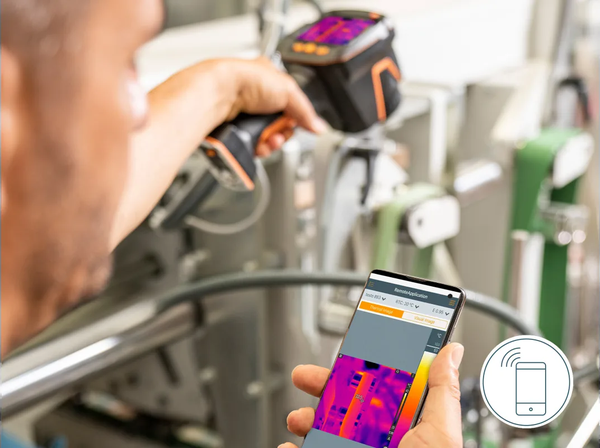

Oprogramowanie testo IRSoft umożliwia szczegółową analizę i tworzenie raportów na komputerze. Dzięki testo Thermography App smartfon lub tablet może pełnić funkcję dodatkowego wyświetlacza i pilota kamery. Aplikacja pozwala tworzyć oraz wysyłać raporty w miejscu pomiaru.
Zastosowania

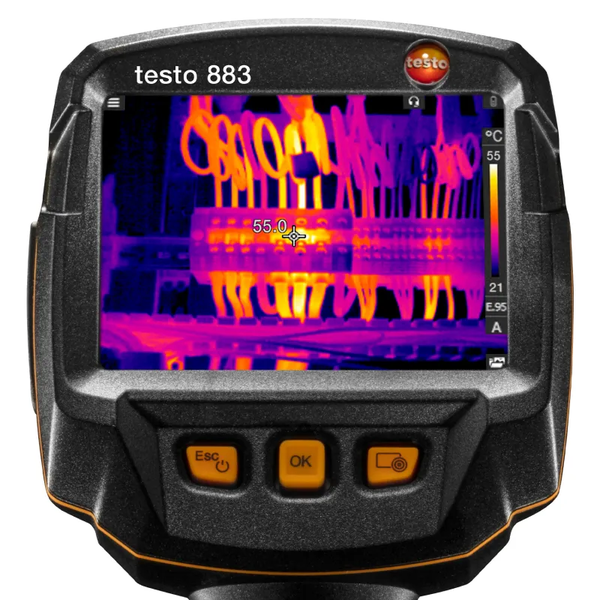

- Kontrola szaf sterowniczych, połączeń elektrycznych i elementów maszyn.

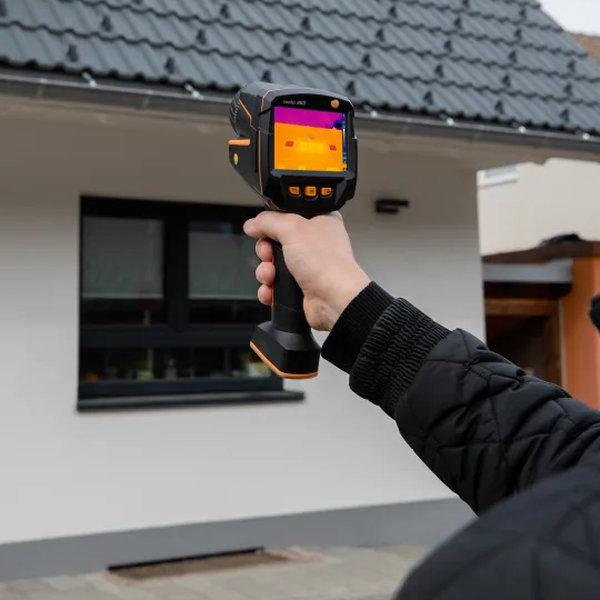

- Ocena izolacji cieplnej budynków, mostków cieplnych i strat energii.
- Kontrola instalacji grzewczych oraz lokalizacja anomalii związanych z wyciekami.
- Powtarzalne przeglądy obiektów z uporządkowaną dokumentacją termograficzną.
- Ocena miejsc zagrożonych pleśnią z wykorzystaniem opcjonalnej sondy testo 605i.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Obraz termowizyjny | |
| Rozdzielczość detektora | 320 × 240 px |
| Rozdzielczość testo SuperResolution | 640 × 480 px |
| Czułość termiczna (NETD) | < 40 mK |
| Częstotliwość odświeżania obrazu | 27 Hz w UE; poza UE 9 Hz |
| Ustawianie ostrości | Ręczne |
| Zakres widmowy | 7,5 … 14 µm |
| Obiektywy | |
| Pole widzenia | Standardowy: 30° × 23°; szerokokątny: 42° × 32°; teleobiektyw: 12° × 9° |
| Minimalna odległość ogniskowania | Standardowy: < 0,1 m; szerokokątny: 0,1 m; teleobiektyw: 0,5 m |
| Rozdzielczość geometryczna (IFOV) | Standardowy: 1,7 mrad; szerokokątny: 2,3 mrad; teleobiektyw: 0,7 mrad |
| IFOV z testo SuperResolution | Standardowy: 1,1 mrad; szerokokątny: 1,4 mrad; teleobiektyw: 0,4 mrad |
| Obraz rzeczywisty i wyświetlacz | |
| Aparat cyfrowy | 5 MP |
| Minimalna odległość ogniskowania aparatu cyfrowego | < 0,4 m |
| Wyświetlacz | Dotykowy TFT 8,9 cm (3,5″), QVGA, 320 × 240 px |
| Zoom cyfrowy | 2×, 3×, 4× |
| Opcje wyświetlania | Obraz termowizyjny, obraz rzeczywisty; nakładanie obrazów w IRSoft |
| Palety kolorów | Żelazo, tęcza, tęcza HC, zimny-gorący, niebiesko-czerwony, szary, odwrócony szary, sepia, Testo, żelazo HT, paleta wilgotności |
| Pomiar i funkcje | |
| Zakres pomiarowy | -30 … +650 °C |
| Dokładność | ±2 °C lub ±2% wartości mierzonej (obowiązuje większa wartość) |
| Emisyjność | 0,01 … 1 |
| Temperatura odbita | Ustawiana ręcznie lub automatycznie z testo ε-Assist |
| Funkcje analityczne | Do 5 indywidualnych punktów pomiarowych, HotSpot/ColdSpot, Delta T, minimum i maksimum w obszarze, alarmy, izoterma |
| Funkcje wspomagające | testo SiteRecognition, testo ScaleAssist, testo ε-Assist, IFOV warner |
| Tryb wilgotności | Ręczne wprowadzenie danych lub transfer z testo 605i |
| Tryb elektryczny | Ręczne wprowadzenie natężenia, napięcia lub mocy albo transfer z testo 770-3 |
| Tryb solarny | Ręczne wprowadzenie wartości promieniowania słonecznego |
| Interfejsy i wyposażenie kamery | |
| USB | USB-C, USB 2.0 |
| WLAN | Połączenie z testo Thermography App |
| Bluetooth | Transfer danych z testo 605i i testo 770-3, obsługa zestawu słuchawkowego do notatek głosowych |
| Transmisja obrazu | Przez USB lub WLAN z testo Thermography App |
| Celownik laserowy | Klasa 2, 635 nm; niedostępny w USA, Chinach i Japonii |
| Tryb pełnoekranowy i zapis JPG | Tak |
| Mocowanie statywu | Gwint UNC |
| Zapis danych | |
| Formaty zapisu | .bmt, .jpg |
| Formaty eksportu | .bmp, .jpg, .png, .csv, .xls |
| Pamięć | Wewnętrzna, 2,8 GB |
| Notatki głosowe | Tak, z kompatybilnym zestawem słuchawkowym Bluetooth |
| Zasilanie | |
| Akumulator | Wymienny akumulator litowo-jonowy z szybkim ładowaniem |
| Czas pracy | ≥ 5 h |
| Ładowanie | W kamerze lub zewnętrznej stacji ładującej |
| Zasilanie sieciowe | Tak |
| Warunki otoczenia | |
| Temperatura pracy | -15 … +50 °C |
| Temperatura przechowywania | -30 … +60 °C |
| Wilgotność otoczenia | 20 … 80 %RH, bez kondensacji |
| Stopień ochrony obudowy | IP54 zgodnie z IEC 60529 |
| Odporność na wibracje | 2 g zgodnie z IEC 60068-2-6 |
| Dane fizyczne | |
| Masa | 827 g |
| Wymiary | 171 × 95 × 236 mm |
| Materiał obudowy | PC-ABS |

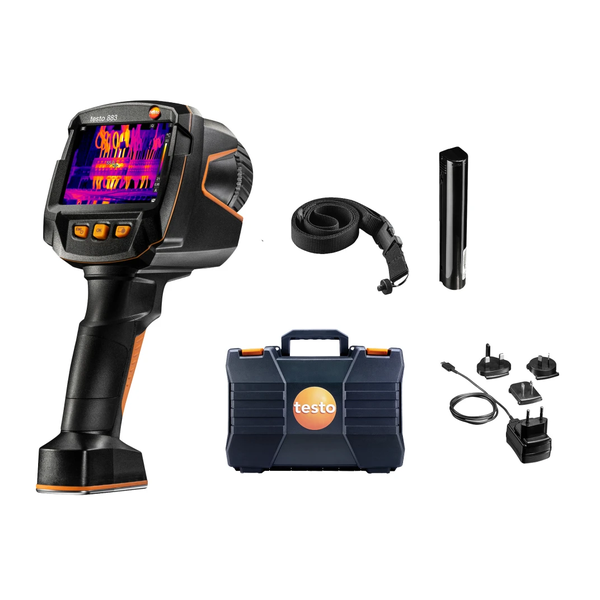

Zakres dostawy
Wyposażenie podstawowe każdej wersji:
- Kamera testo 883-1 lub testo 883-2 z obiektywem właściwym dla wybranej wersji.
- Kabel USB-C i zasilacz sieciowy USB.
- Akumulator litowo-jonowy.
- Pasek do przenoszenia kamery.
- Walizka transportowa.
- Instrukcja i fabryczny protokół kalibracji.
- Oprogramowanie testo IRSoft do bezpłatnego pobrania.
- Zestaw słuchawkowy Bluetooth, zależnie od kraju dostawy.

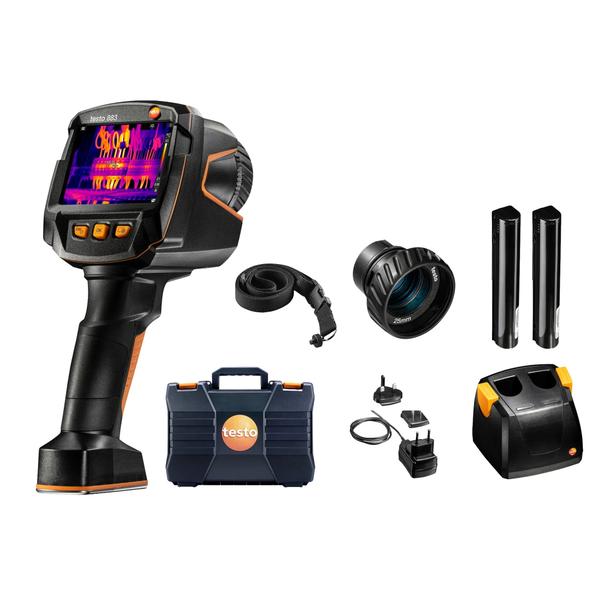

Zestawy 0563 8830 i 0563 8836 zawierają dodatkowo teleobiektyw 12° × 9°, zapasowy akumulator oraz stację ładującą z kablem USB. Termohigrometr testo 605i i miernik cęgowy testo 770-3 są zamawiane oddzielnie.
Akcesoria
Wyposażenie dodatkowe, jeżeli nie jest częścią wybranego zestawu:
- Teleobiektyw 12° × 9°.
- Zapasowy akumulator, nr kat. 0554 8831.
- Stacja ładująca, nr kat. 0554 8801.
- Szkło ochronne obiektywu, nr kat. 0554 8805.
- Markery testo ε-Marker, nr kat. 0554 0872.
- Taśma o określonej emisyjności, nr kat. 0554 0051.
- Termohigrometr testo 605i oraz miernik cęgowy testo 770-3.
Porównanie kamer termowizyjnych testo
| Parametr / funkcja | testo 865s | testo 868s | testo 871s | testo 872s | testo 883 |
|---|---|---|---|---|---|
| Obraz i pomiar | |||||
| Rozdzielczość detektora | 160 × 120 px | 160 × 120 px | 240 × 180 px | 320 × 240 px | 320 × 240 px |
| Rozdzielczość SuperResolution | 320 × 240 px | 320 × 240 px | 480 × 360 px | 640 × 480 px | 640 × 480 px |
| Czułość termiczna (NETD) | < 100 mK | < 80 mK | < 80 mK | < 50 mK | < 40 mK |
| Zakres pomiarowy | -20 … +280 °C | -30 … +650 °C | -30 … +650 °C | -30 … +650 °C | -30 … +650 °C |
| Pole widzenia (FOV) | 31° × 23° | 31° × 23° | 35° × 26° | 42° × 30° | 30° × 23° (883-1) lub 42° × 32° (883-2); teleobiektyw 12° × 9° |
| Ustawianie ostrości | Stała ostrość | Stała ostrość | Stała ostrość | Stała ostrość | Ręczne |
| Wymienne obiektywy | ✓ | ||||
| Aparat cyfrowy | 5 MP | 5 MP | 5 MP | 5 MP | |
| Celownik laserowy | ✓ | ✓ w wersji na rynek UE | |||
| Łączność i funkcje | |||||
| WLAN i testo Thermography App | ✓ | ✓ | ✓ | ✓ | |
| Bluetooth: testo 605i i testo 770-3 | ✓ | ✓ | ✓ | ||
| testo ScaleAssist i IFOV warner | ✓ | ✓ | ✓ | ✓ | ✓ |
| testo ε-Assist | ✓ | ✓ | ✓ | ✓ | |
| Ocena miejsc zagrożonych pleśnią | z testo 605i | z testo 605i | z opcjonalnym testo 605i | ||
| testo SiteRecognition | ✓ | ||||
| Oprogramowanie testo IRSoft | ✓ | ✓ | ✓ | ✓ | ✓ |
Im niższa wartość NETD, tym mniejsze różnice temperatury może rozróżniać kamera. Rozdzielczość SuperResolution jest uzyskiwana przez przetwarzanie obrazu i nie oznacza rozdzielczości detektora.
Modele testo 871s i testo 872s są oferowane w ALFATECH wyłącznie w zestawach z sondą testo 605i. W kamerze testo 883 teleobiektyw jest dostarczany w zestawach; przy zakupie kamery z jednym obiektywem jest wyposażeniem dodatkowym.
Informacje dodatkowe
| Zestaw | testo 883-1 podstawowy, testo 883-1 rozszerzony, testo 883-2 podstawowy, testo 883-2 rozszerzony |
|---|
