Testex Press-O-Film
Zakres cen: od 176,55 zł do 232,31 zł Zakres cen: od 143,54 zł do 188,87 zł +VAT
- Taśmy replikacyjne do pomiaru profilu powierzchni po obróbce strumieniowo-ściernej
- Typ taśmy dobierany do wysokości profilu i sposobu odczytu
- 50 odcisków w opakowaniu
- Możliwość zachowania odcisku w dokumentacji
- Miernik i narzędzie do dociskania kupowane oddzielnie
Opis
Taśmy replikacyjne do pomiaru profilu powierzchni – DeFelsko Testex Press-O-Film
Taśmy Testex Press-O-Film pozwalają wykonać odcisk profilu powierzchni stalowej po obróbce strumieniowo-ściernej. Ściśliwa pianka na poliestrowym podłożu odwzorowuje nierówności. Po zmierzeniu odcisku mikrometrem i uwzględnieniu grubości podłoża uzyskuje się wysokość profilu. Odcisk można zachować do dokumentacji.

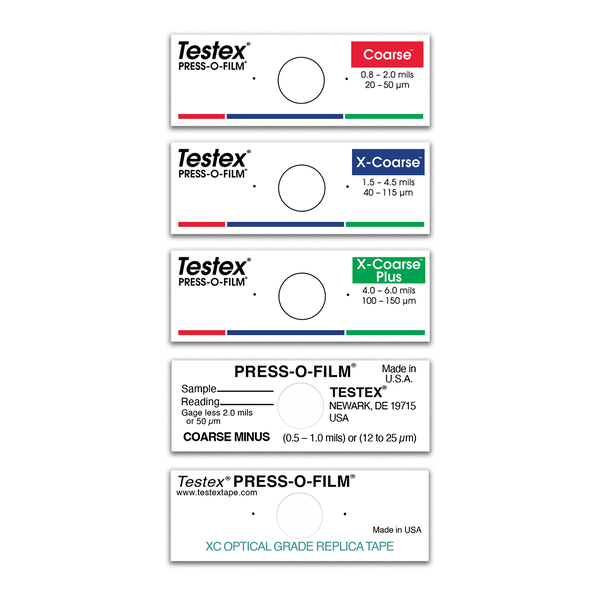

Dobór typu taśmy
| Typ taśmy | Zakres profilu | Numer katalogowy |
|---|---|---|
| Coarse Minus | 12 … 25 µm | RTCMIN |
| Coarse | 20 … 50 µm | RTC |
| X-Coarse | 40 … 115 µm | RTXC |
| X-Coarse Plus | 100 … 150 µm | RTXCPLUS |
| Optical Grade X-Coarse | 40 … 115 µm (H); 10 … 115 µm (2D/3D) | RTXCOG |
| Coarse (rolka) | 20 … 50 µm | RTC-A |
| X-Coarse (rolka) | 40 … 115 µm | RTXC-A |
Standardowe taśmy odczytuje się mikrometrem Testex lub czytnikiem PosiTector RTR H. Optical Grade X-Coarse jest przeznaczona do PosiTector RTR 3D i umożliwia uzyskanie danych powierzchni 2D/3D. Wersje w rolce to wcześniejszy format taśm Coarse i X-Coarse, nadal obsługiwany przez metodę pomiarową.
Wykonanie pomiaru

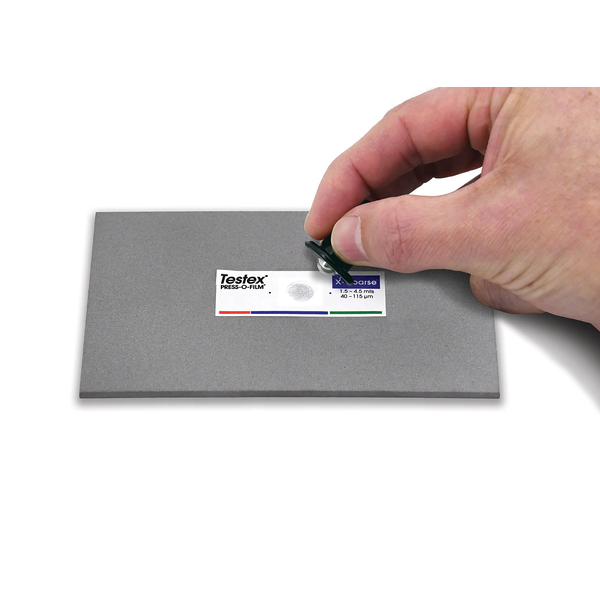

Oczyść powierzchnię, przyklej odpowiednią taśmę i wykonaj odcisk narzędziem do dociskania. Zdejmij taśmę i zmierz odcisk. Uwzględnij podłoże o grubości 50 µm oraz odpowiednią korekcję. Testex Digital wykonuje obliczenia automatycznie po właściwym ustawieniu typu taśmy. Przy mierniku analogowym stosuje się tabelę przeliczeniową.
Zakres dostawy

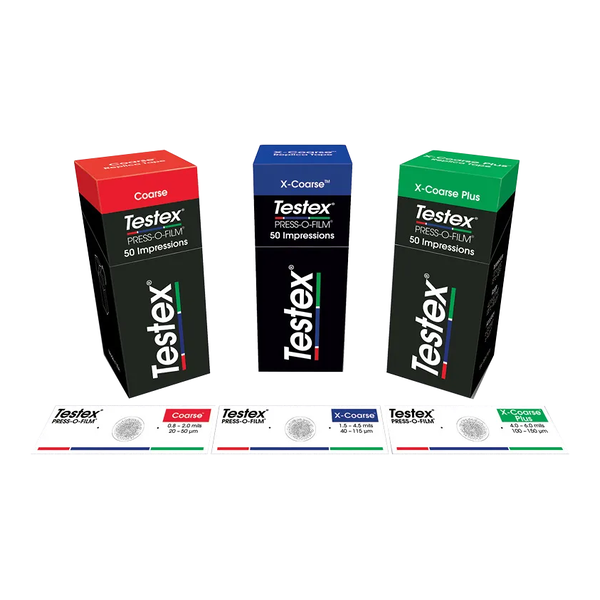

Opakowanie wybranego typu taśmy zawiera 50 odcisków. Mikrometr i narzędzie do wykonywania odcisku kupuje się oddzielnie.
Informacje dodatkowe
| Typ taśmy | Coarse Minus, Coarse, X-Coarse, X-Coarse Plus, Optical Grade X-Coarse, Coarse (rolka), X-Coarse (rolka) |
|---|
